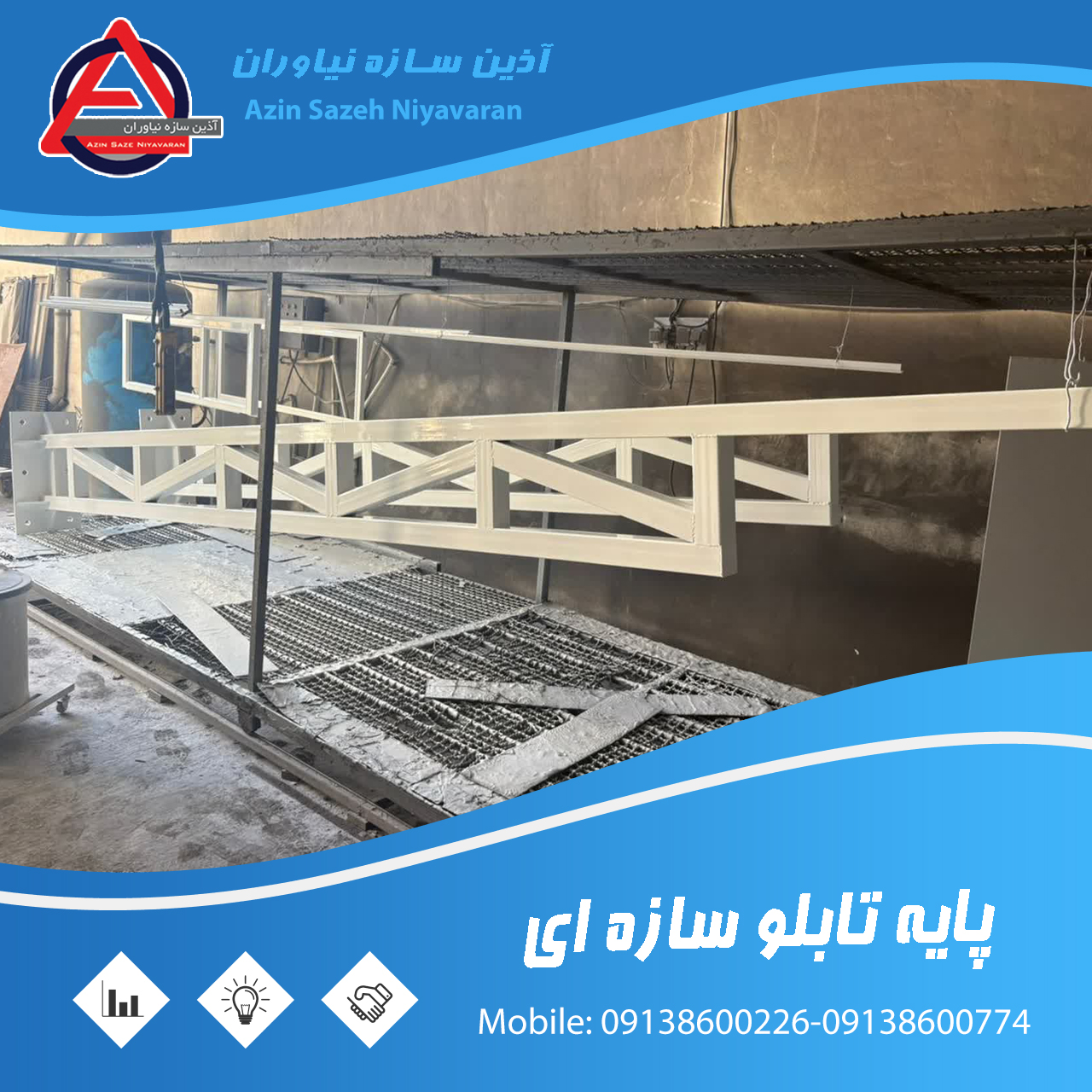

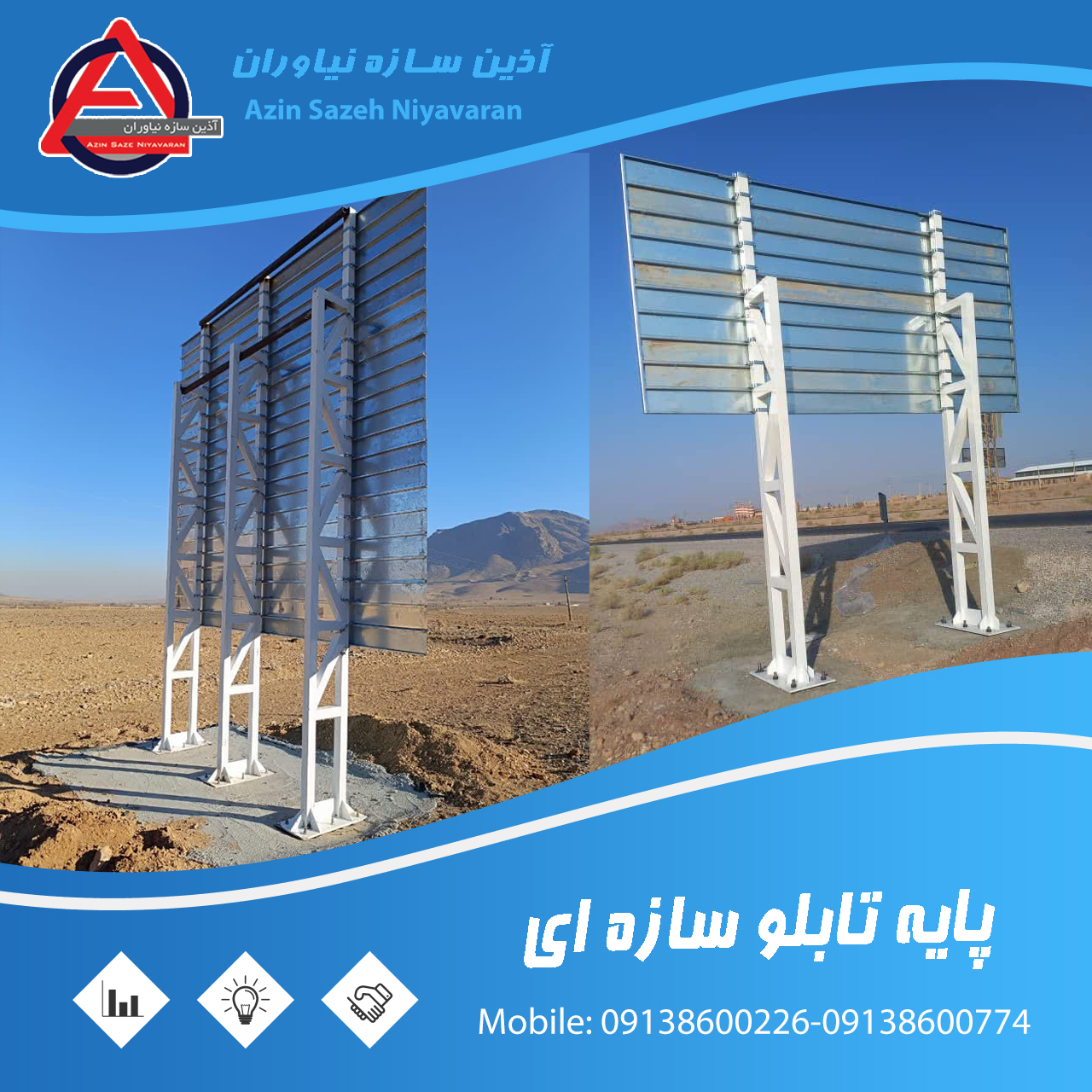

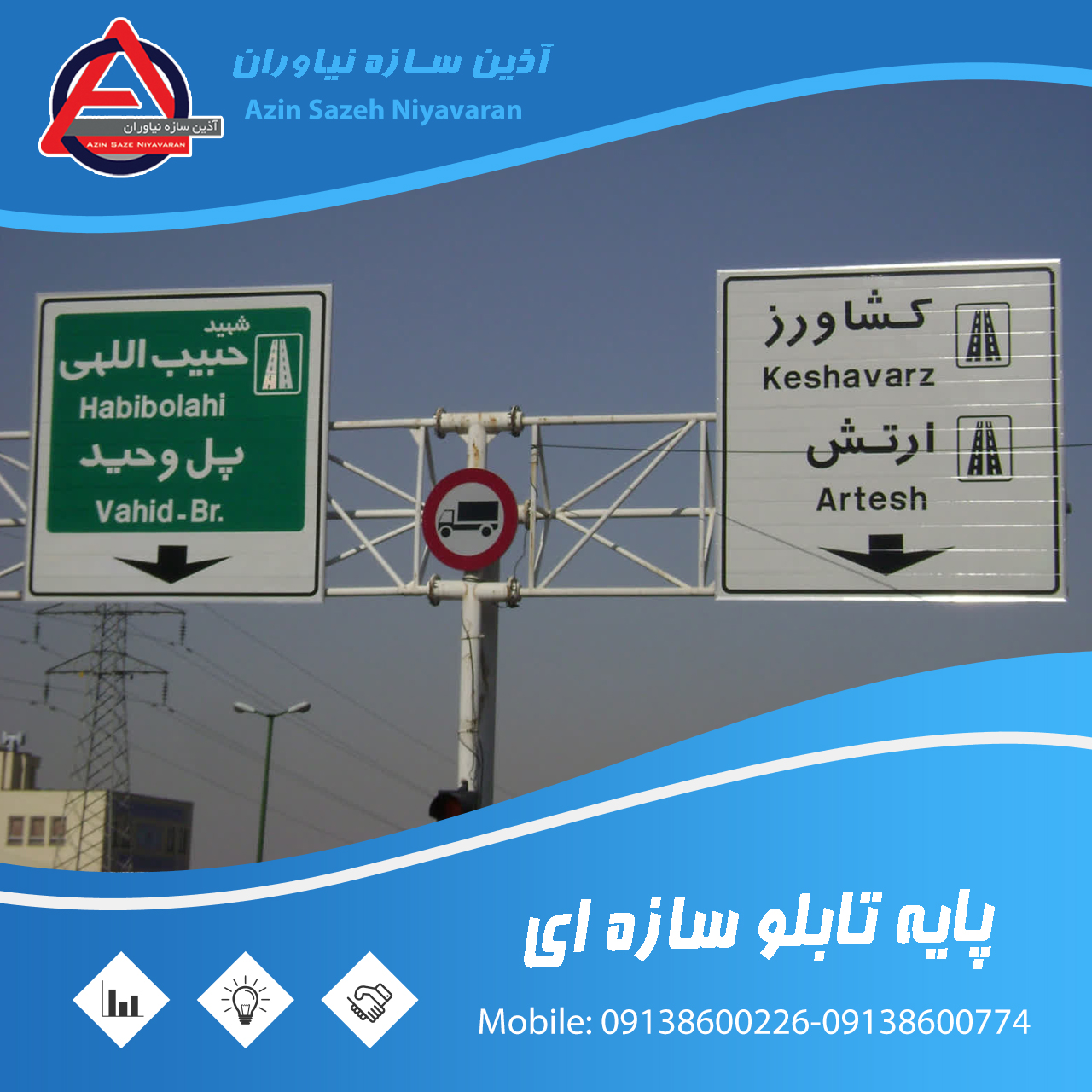

پایه تابلو راهنمای مسیر سازه ای (سازه شبکه ای )

پایه تابلو دروازه ای سازه ای

مشخصات کلی :

زیبایی طرح و ابعاد متناسب تابلو

بکارگیری فونت مناسب و خوانا و استفاده از عناصر گرافیکی مناسب

طول عرشه مناسب با عرض محور سواره

استفاده در معابر با عرض زیاد ، از موارد کاربرد این نوع پایه می باشد.

سازه های با دهنه بیشتر از 15 متر بایستی بصورت ذوزنقه و سازه های کوچکتر از 15 متر باید بصورت مثلث اجرا شوند.

مشخصات فنی :
لوله 6 اینچ با ضخامت 6 میلیمتر
لوله 2.5 اینچ با ضخامت 3 میلیمتر
لوله 1.5 اینچ با ضخامت 3 میلیمتر
کفی به ابعاد : ۲۵*1250*600 میلیمتر
لچکی به ابعاد : ۱۵*۳5۰*۱5۰ میلیمتر
فلنچ : 6 اینچ
زانو : 6 اینچ

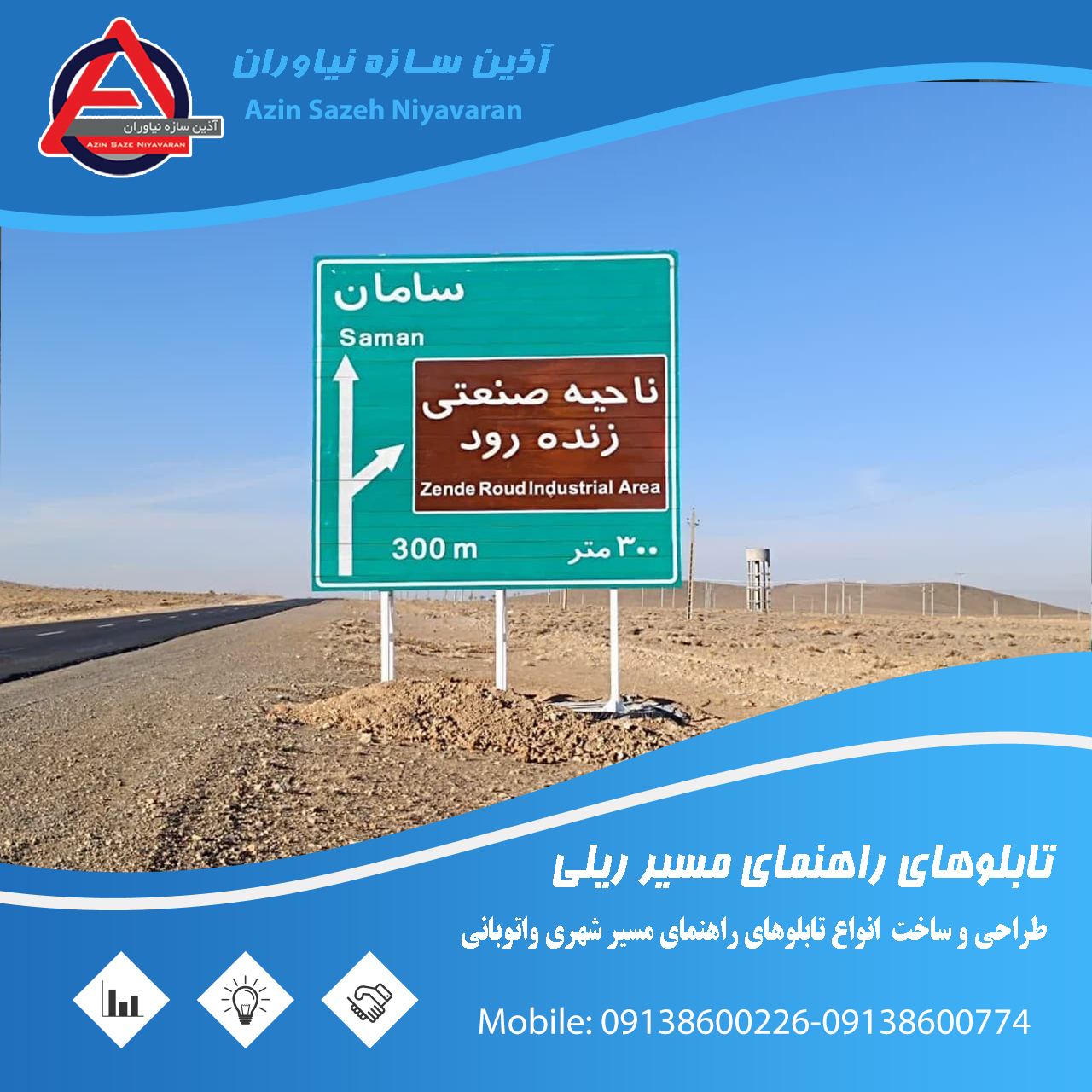

چه خودتان رانندگی کنید و چه در ماشین شخص دیگری نشسته باشید،یکی از چیزهایی که حتما در جاده ها و خیابان ها دیده اید تجهیزات ترافیکی از جمله علائم و تابلوهای ترافیکی هستند.این علائم و تجهیزات در معابر و جاده های داخل و خارج شهر مورد استفاده قرار می گیرند تا حجم ترافیک و تصادفات کاهش یابد و از وارد شدن آسیب و صدمه به عابران جلوگیری شود. این تابلوها جهت نصب و قرار گیری در محل مورد نظر،نیازمند پایه ای هستند که به آن پایه سازه ای یا پایه خر پایی گفته میشود .

یکی دیگر از محصولات آذین سازه از دسته بندی پایه تابلو و سازه های ترافیکی پایه تابلو دروازه ای (سازه دروازه ای) می باشد.

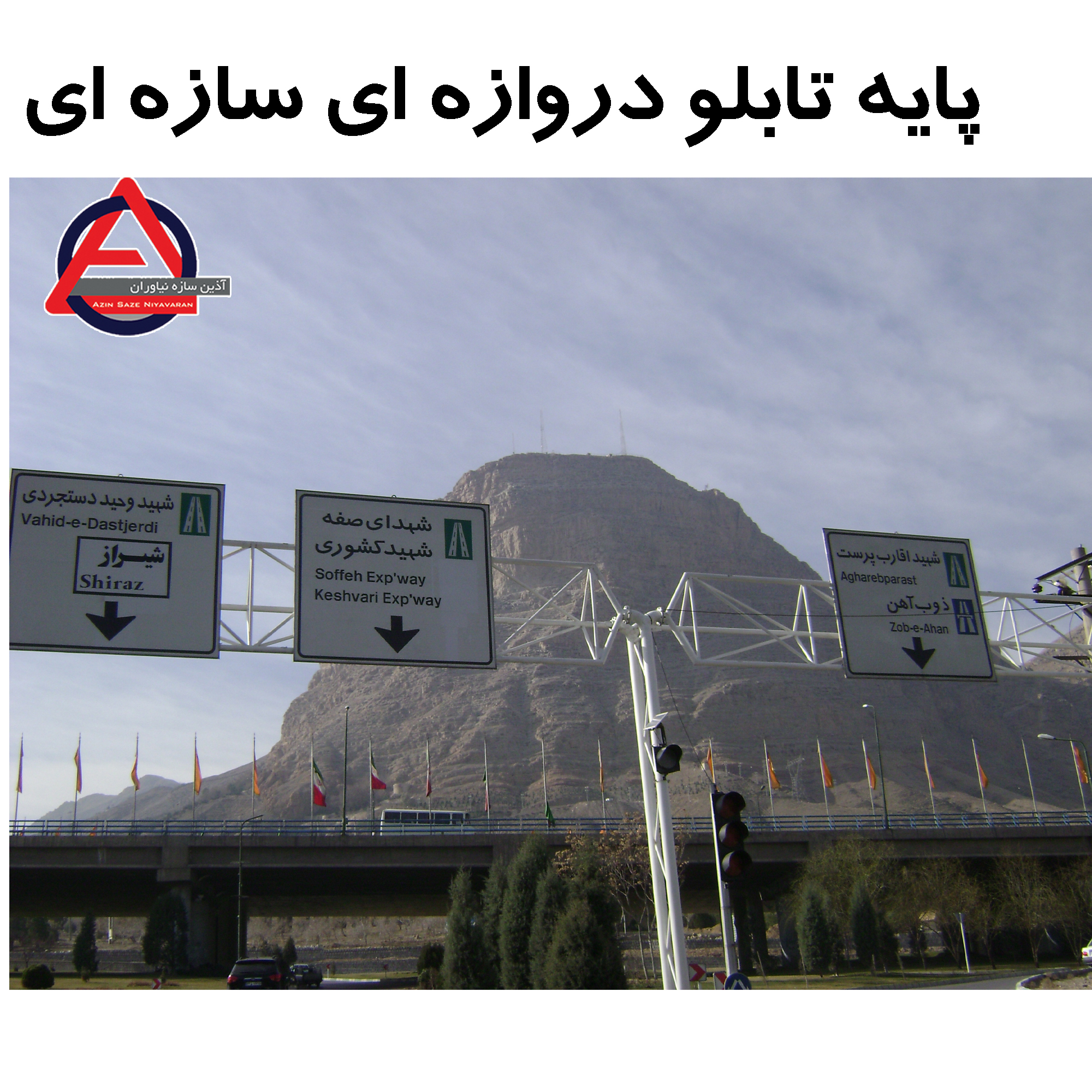

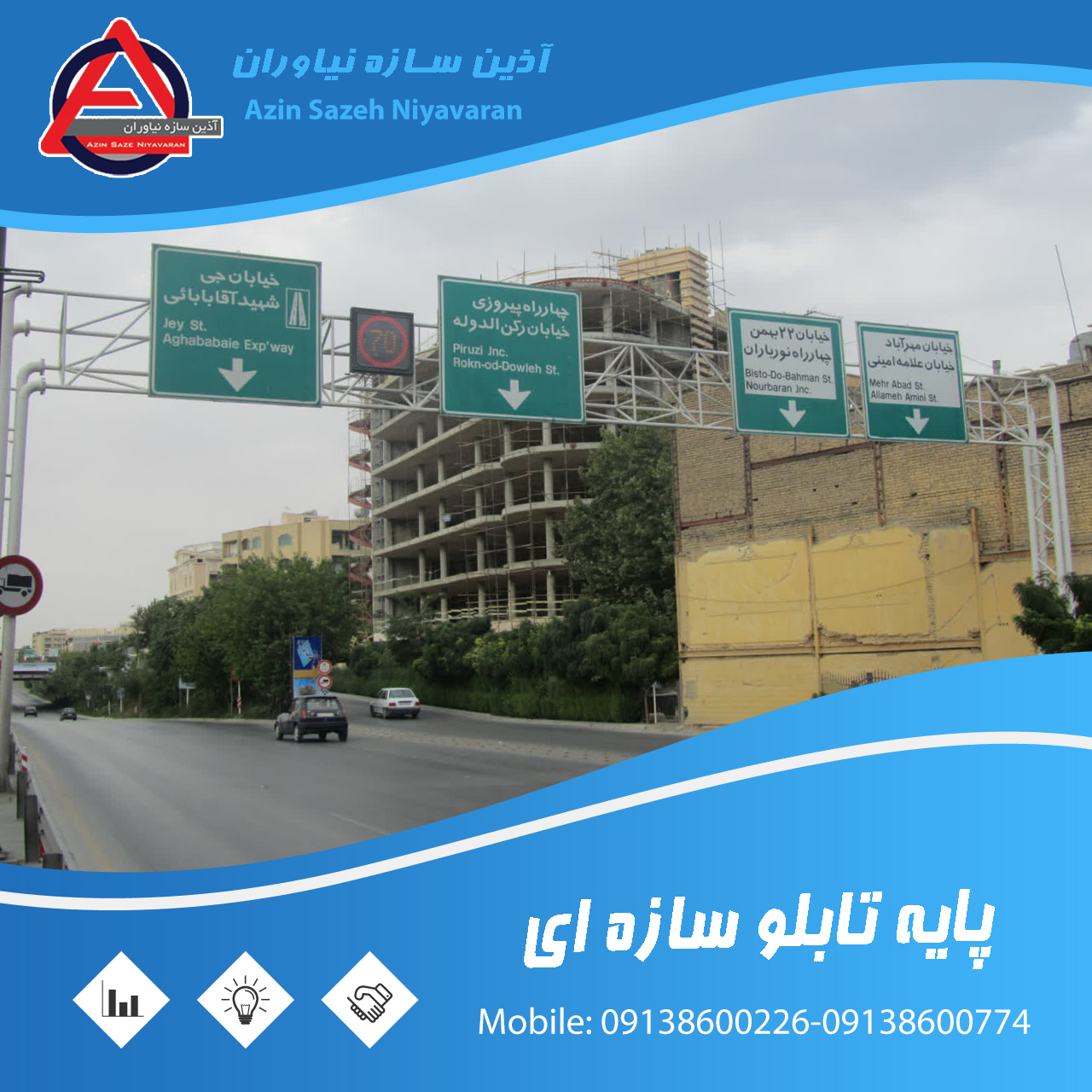

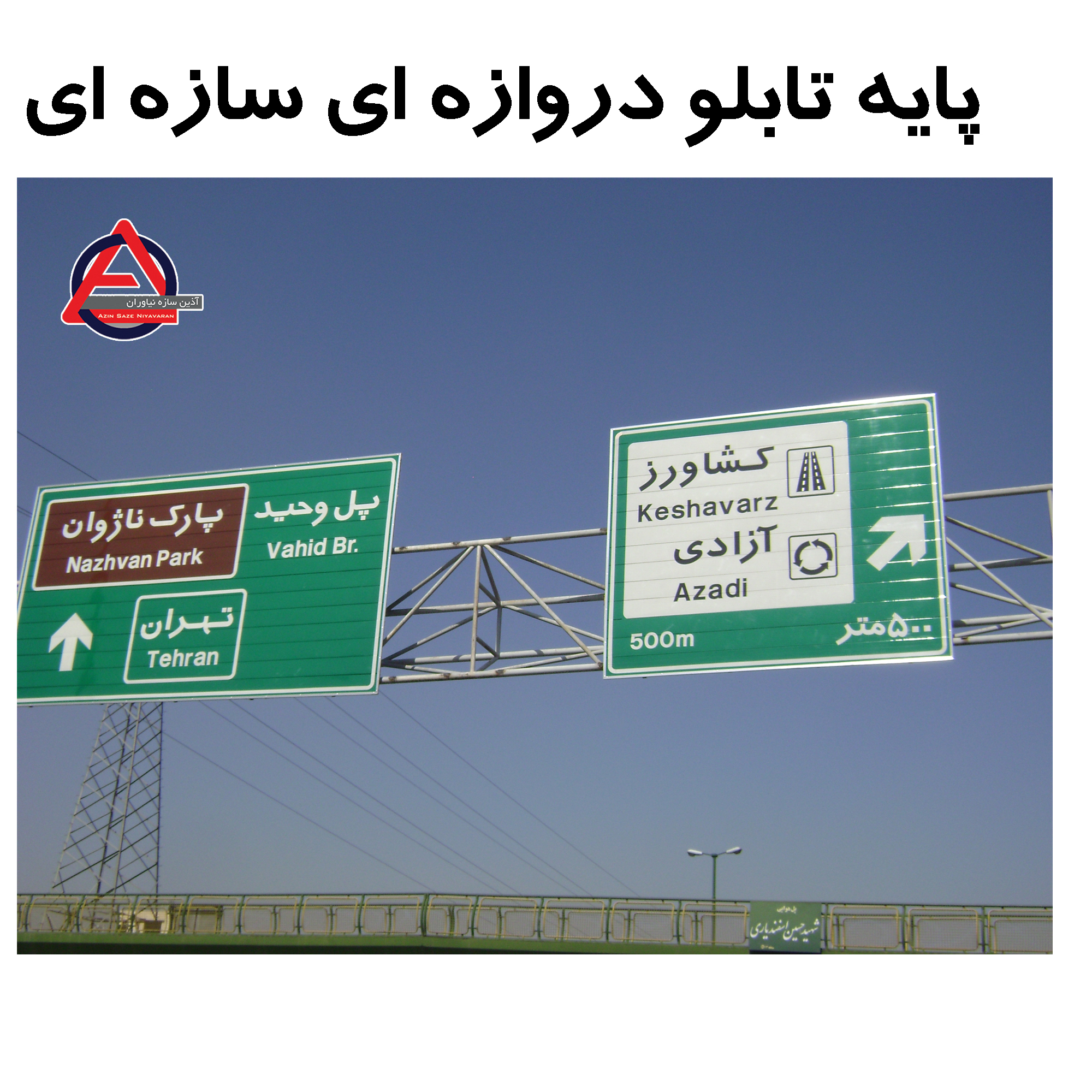

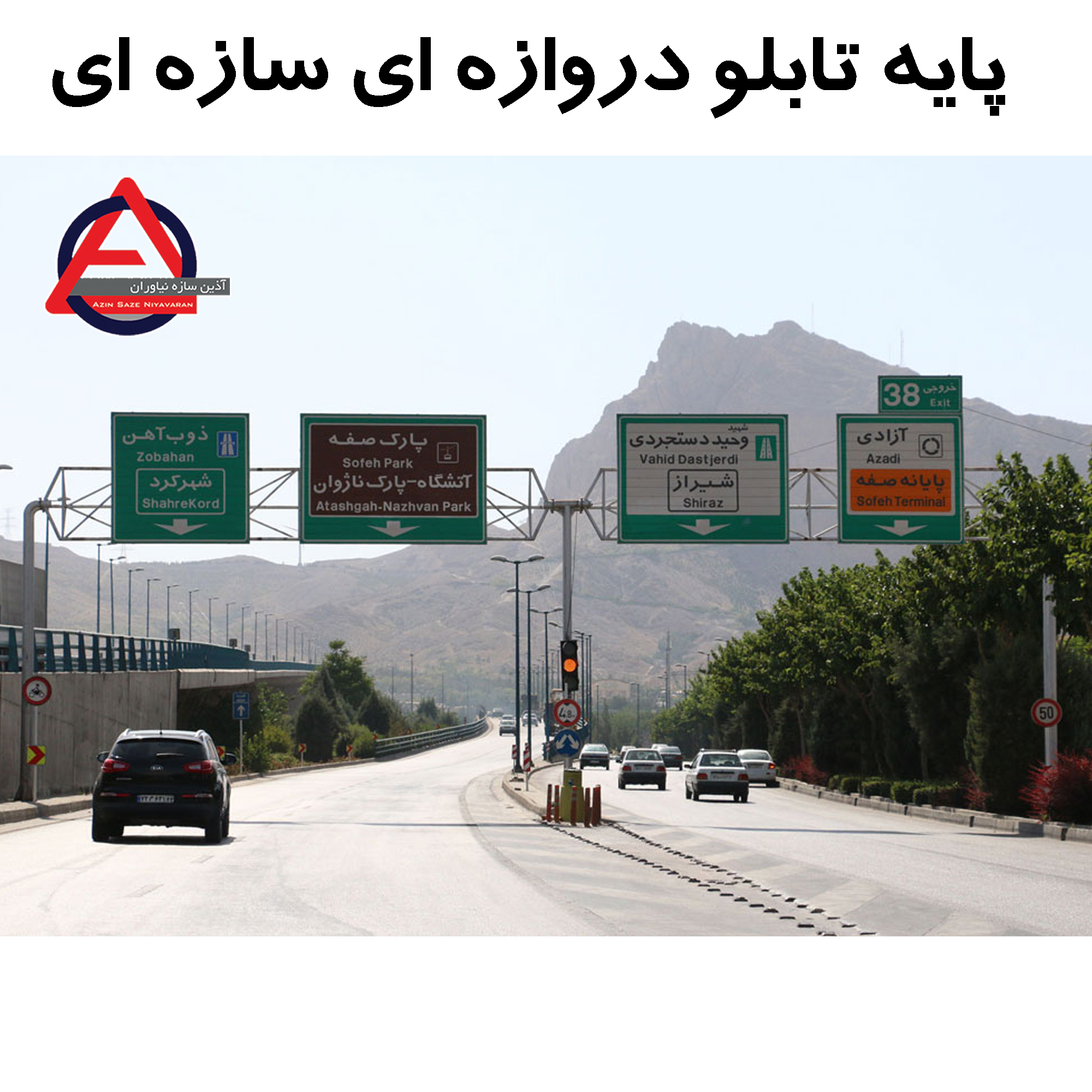

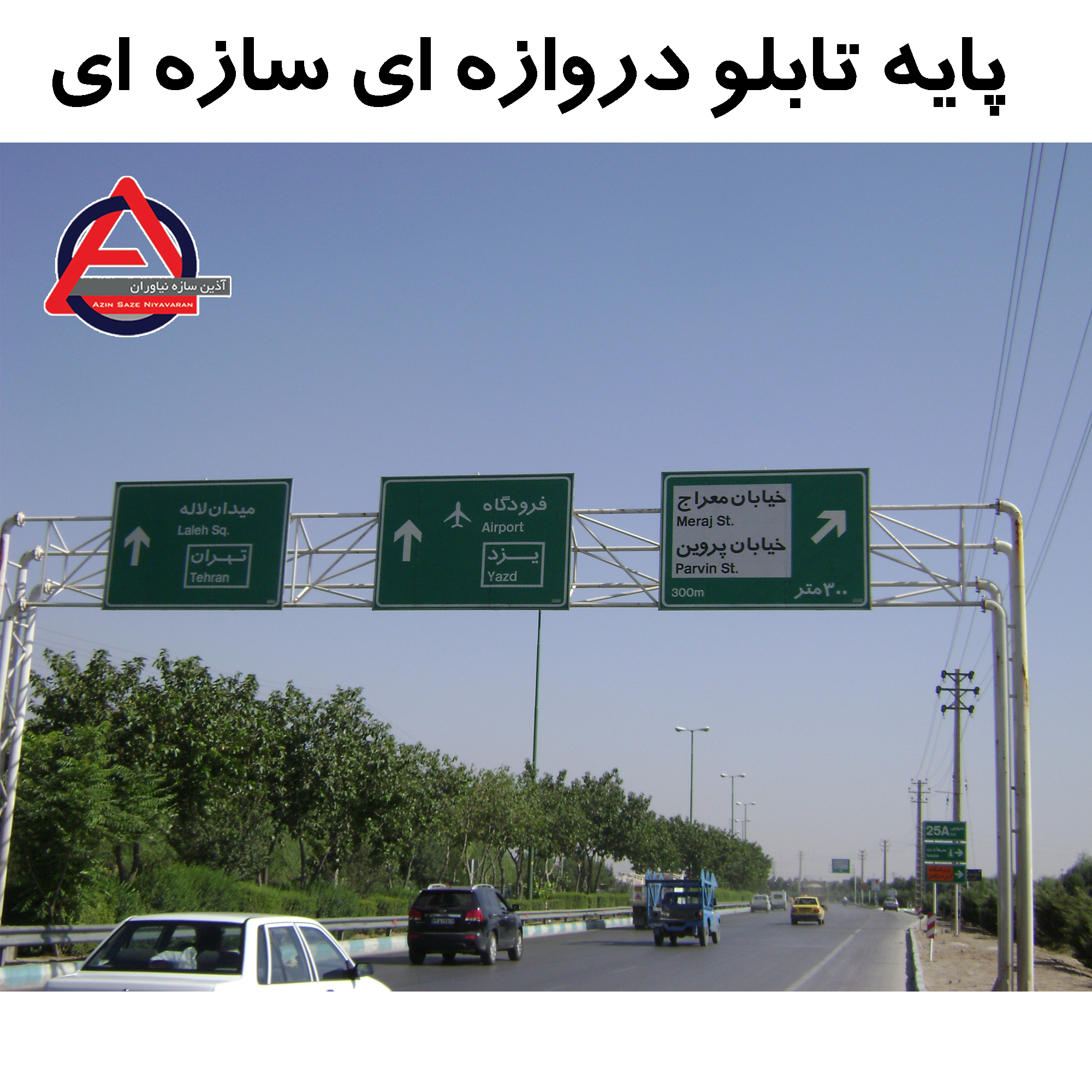

پایه دروازه ای یا دکل گاباری از دو پایه که در دو طرف مسیر قرار می گیرند و یک بازوی پیوسته تشکیل می شود که محل قرارگیری تابلو اطلاعاتی یا دوربین می باشد. تابلوهایی که برای آدرس دهی استفاده می شوند معمولا 300 تا 500 متر قبل از تقاطع ها نصب شده و به رانندگان برای تعیین مسیر کمک می کنند.
متناسب با عرض جاده، پایه دروازه ای می تواند دو ویا سه پایه داشته باشد، این پایه ها ساختاری هشت وجهی دارند که با پوشش گالوانیزه در مقابل زنگ زدگی و خورندگی مقاوم می شوند. طول عمر استاندارد این دکل ها با درنظر گرفتن شرایط جوی محیط مانند میزان رطوبت و شرجی بودن بین ۲۰ تا ۳۵ سال می باشد.
لازم به ذکر است شرکت آذین سازه قابلیت تولید دکل های گاباری عظیم و چندمنظوره با قابلیت نصب تابلوهای متغیر خبری تحت عنوان دکل VMS را نیز دارد.

سازه های دروازه ای بستگی به عرض جاده با طول عرشه های مختلف قابل تولید هست و مهم تر اینکه منطقه ای که پایه دروازه ای نصب خواهد شد باید از لحاظ سرعت باد و شرایط جوی سنجیده و اندازه گیری شود تا بهترین سازه پایه تابلو اطلاعاتی مناسب با منطقه در نظر گرفته شود.

از سازه های دروازه ای می توانه به پایه دروازه ای هشت وجهی ، پایه دروازه ای گابارین ، پایه دروازه ای ذوزنقه ای ، پایه دروازه ای خرپا و پایه دروازه ای لوله نورد شده.
