مشخصات فنی :لوله 12 اینچ با ضخامت 8 و 10 میلیمترلوله 10 اینچ با ضخامت 10 میلیمترکفی به ابعاد : ۲۵*۷۵۰*۷۵۰ میلیمترلچکی به ابعاد : ۱۵*۳۰۰*۱5۰ میلیمترفلنچ بالا به ابعاد : ۱۵*5۰۰ میلیمترامکان افزایش ارتفاع : تا ۸/۵ متر
محصولات مرتبط
تابلو انتظامی دایره قطر 60 سانتی متر فریم دار جنس: ورق فلزی ابعاد تابلو: دایره با قطر 60سانتی متر بازتاب: شبرنگ پر بازتاب پایه: لوله3 متری نمره 6 یا نمره 7 ضخامت ورق: 1/25 میلی متر
تابلو حاشیه نما ابعاد 50*33 فریم محدب جنس: ورق آهن ابعاد تابلو: 50*33 پایه: پروفیل 1/5 متری 4*2 بازتاب: شبرنگ پر بازتاب ضخامت ورق: 1/25 میلی متر
تابلو جهت نما دایره قطر 37 سانتی متر فریم دار جنس: ورق فلزی ابعاد تابلو: دایره با قطر 37 سانتی متر بازتاب: شبرنگ پر بازتاب پایه: لوله3 متری نمره 6 یا نمره 7 ضخامت ورق: 1/25 میلی متر
تابلو حاشیه نما یکطرفه ابعاد 60*20 فریم دار جنس: ورق آهن ابعاد تابلو: 60*20 پایه: پروفیل 4*2 فلزی رنگ کوره ای بازتاب: شبرنگ پر بازتاب ضخامت ورق: 1/25 میلی متر
تابلو جهت نما بال کبوتری ابعاد 40*40 فریم دار جنس: ورق آهن ابعاد تابلو: 40*40 جنس پایه: پروفیل فلزی رنگ کوره ای پوشش فریم تابلو: الکترواستاتیک ضد زنگ یا گالوانیزه بازتاب: شبرنگ پربازتاب
تابلو جهت نما بال کبوتری ابعاد 60*60 فریم دار جنس: ورق آهن ابعاد تابلو: 60*60 جنس پایه: پروفیل فلزی رنگ کوره ای پوشش فریم تابلو: الکترواستاتیک ضد زنگ یا گالوانیزه بازتاب: شبرنگ پر بازتاب
تابلو خطرنما ابعاد 60*30 ورقی اداره راهی جنس: ورق آهن ابعاد تابلو: 60*30 پایه: پروفیل 4*2 فلزی رنگ کوره ای پوشش رنگ تابلو: الکترواستاتیک ضد زنگ بازتاب: شبرنگ پر بازتاب
یکی دیگر از محصولات آذین سازه از دسته بندی پایه تابلو و سازه های ترافیکی پایه تابلو کنسولی ( سازه L کنسولی) می باشد.
پایه علائم ترافیکی سازه ای است که جهت نصب تابلو های راهنمای مسیر اطلاعاتی، چراغ های راهنمایی و رانندگی، تابلوهای VMS و سامانه های ثبت تخلفات بکار می رود. پایه علائم ترافیکی در سه دسته کلی پایه ترافیکی دروازه ای ، پایه ترافیکی صلیبی T و پایه ترافیکی کنسولی L تقسیم بندی می شود که در ابعاد مختلف و با طول بازوی متنوع در مجموعه آذین سازه ساخته می شود.

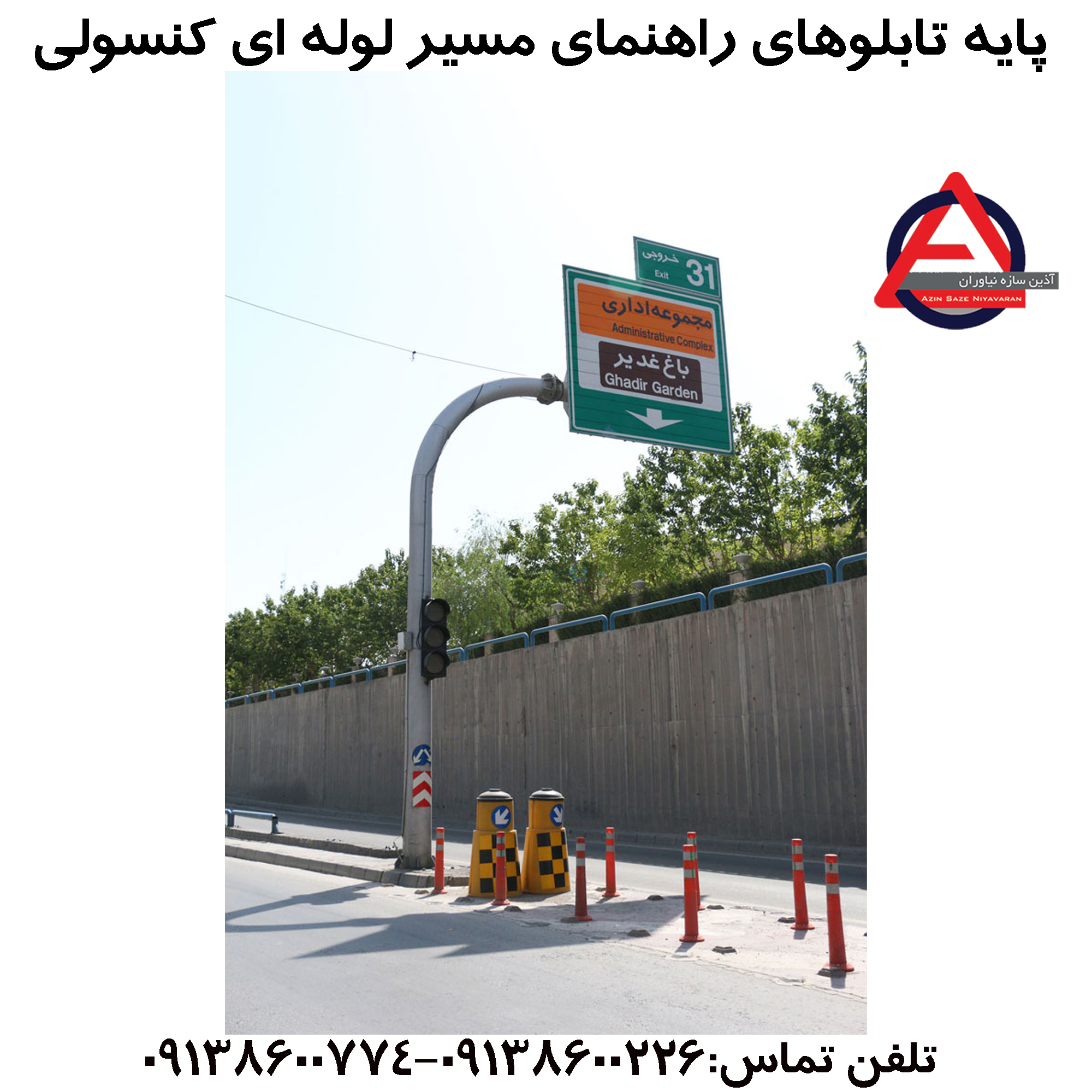

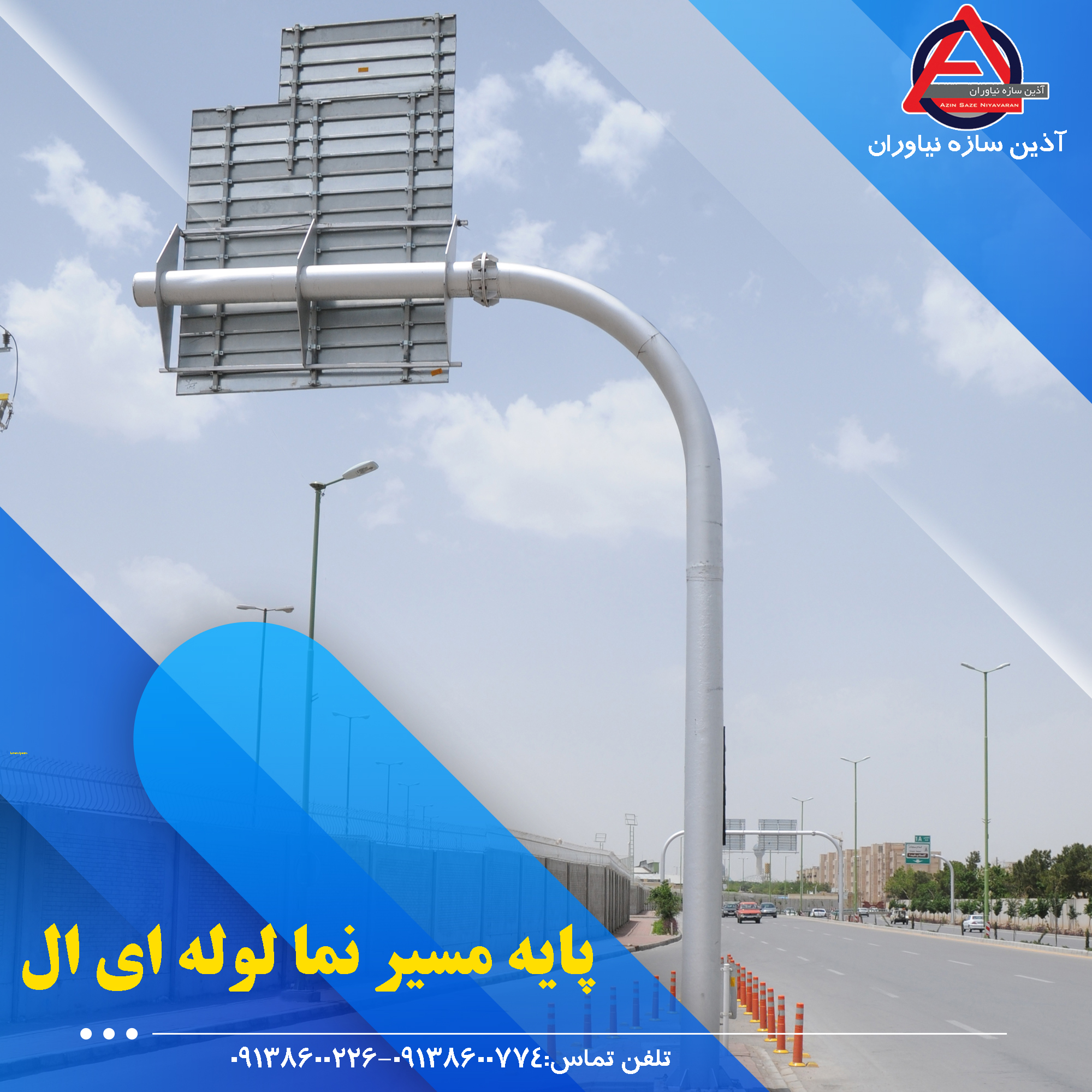

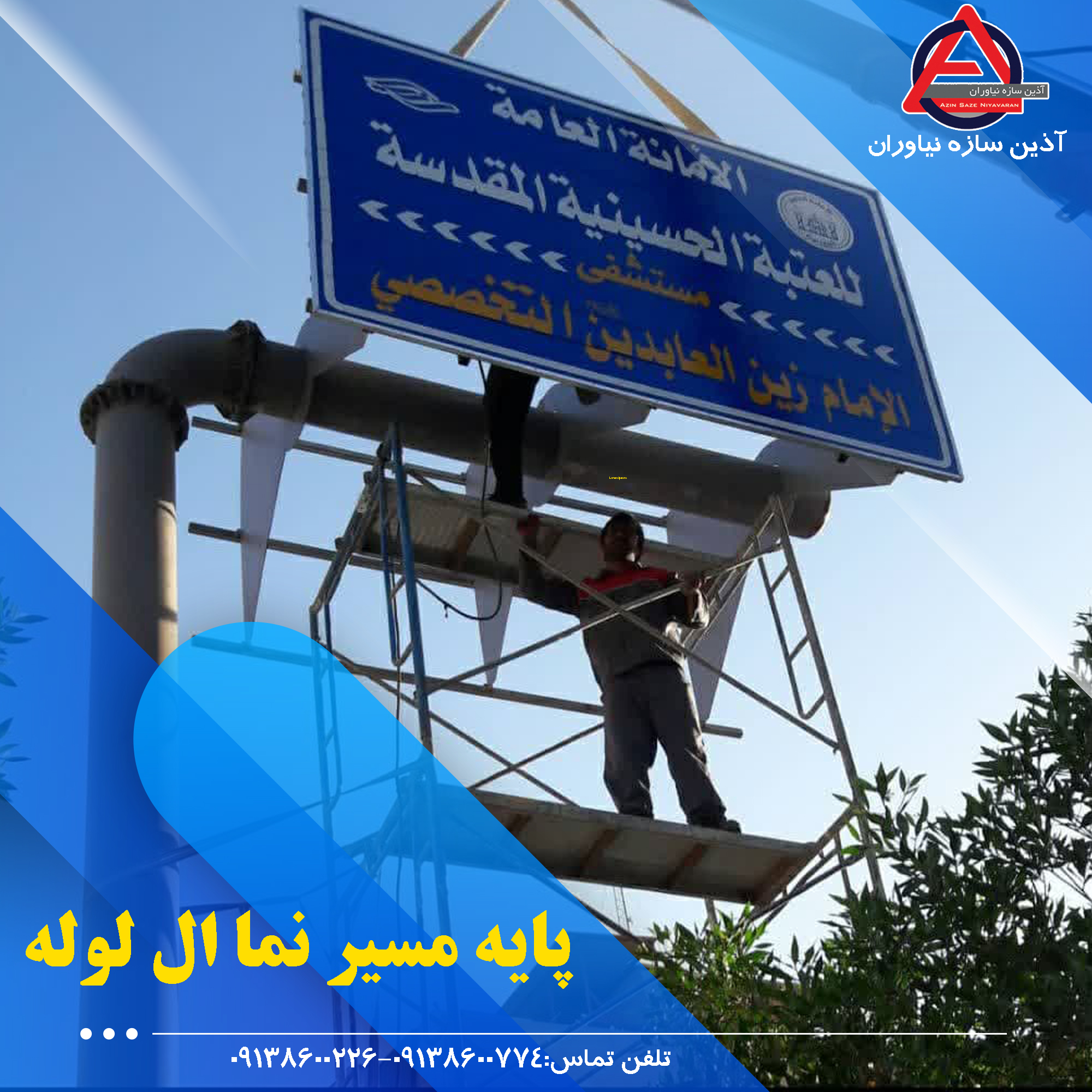

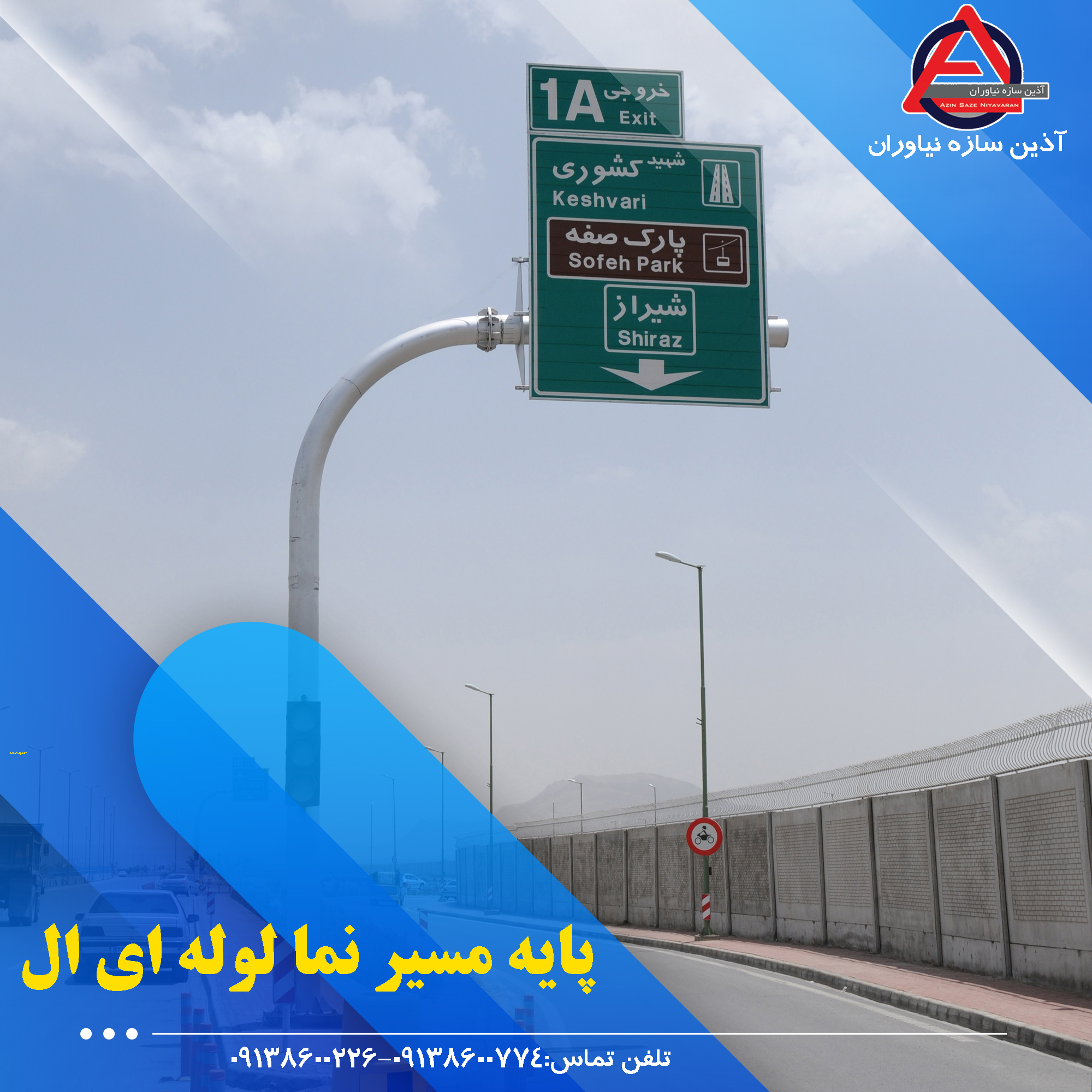

سازه کنسولی : این سازه از یک پایه و یک بازو تشکیل می شوند که معمولا برای نصب دوربین های پلاک خوان یا تابلو های راهنمای مسیر استفاده می شوند. محل نصب پایه جاده ای کنسولی در خروجی بزرگراه ها می باشد.
این پایه ها ساختاری مختلف دارند که با پوشش گالوانیزه در مقابل زنگ زدگی و خورندگی مقاوم می شوند. طول عمر استاندارد این دکل ها با درنظر گرفتن شرایط جوی محیط مانند میزان رطوبت و شرجی بودن بین ۲۰ تا ۳۵ سال می باشد.
سازه های کنسولی بستگی به عرض جاده و تعداد تابلو های اطلاعاتی با طول عرشه های مختلف قابل تولید هست و مهم تر اینکه منطقه ای که پایه کنسولی نصب خواهد شد باید از لحاظ سرعت باد و شرایط جوی سنجیده و اندازه گیری شود تا بهترین سازه پایه تابلو اطلاعاتی مناسب با منطقه در نظر گرفته شود.
از سازه های کنسولی می توان به پایه کنسولی هشت وجهی ، پایه کنسولی گابارین ، پایه کنسولی ذوزنقه ای ، پایه کنسولی خرپا و پایه کنسولی لوله نورد شده اشاره کرد.
