پایه تابلو دروازه ای سازه ای
پایه تابلو دروازهای سازه‌ای

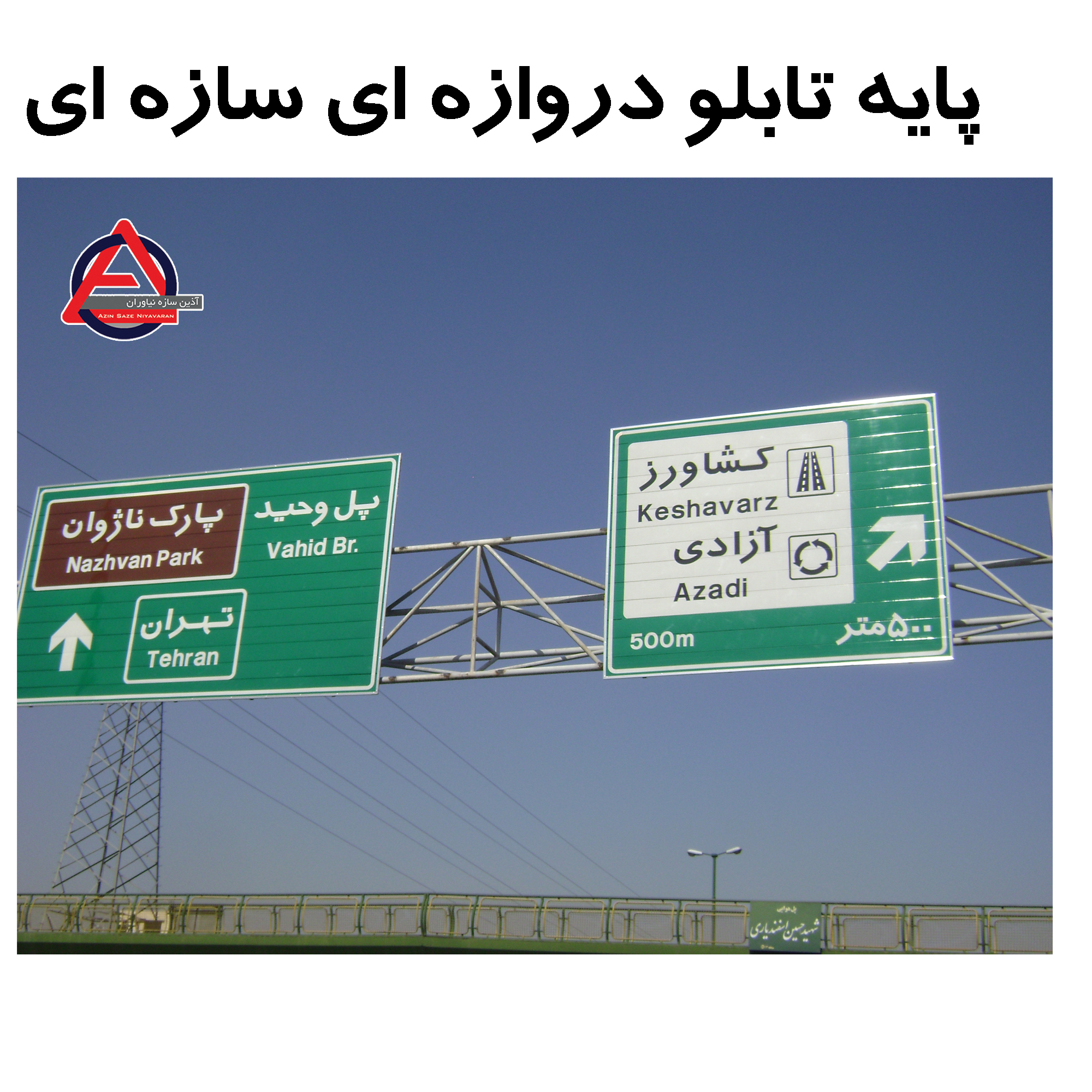

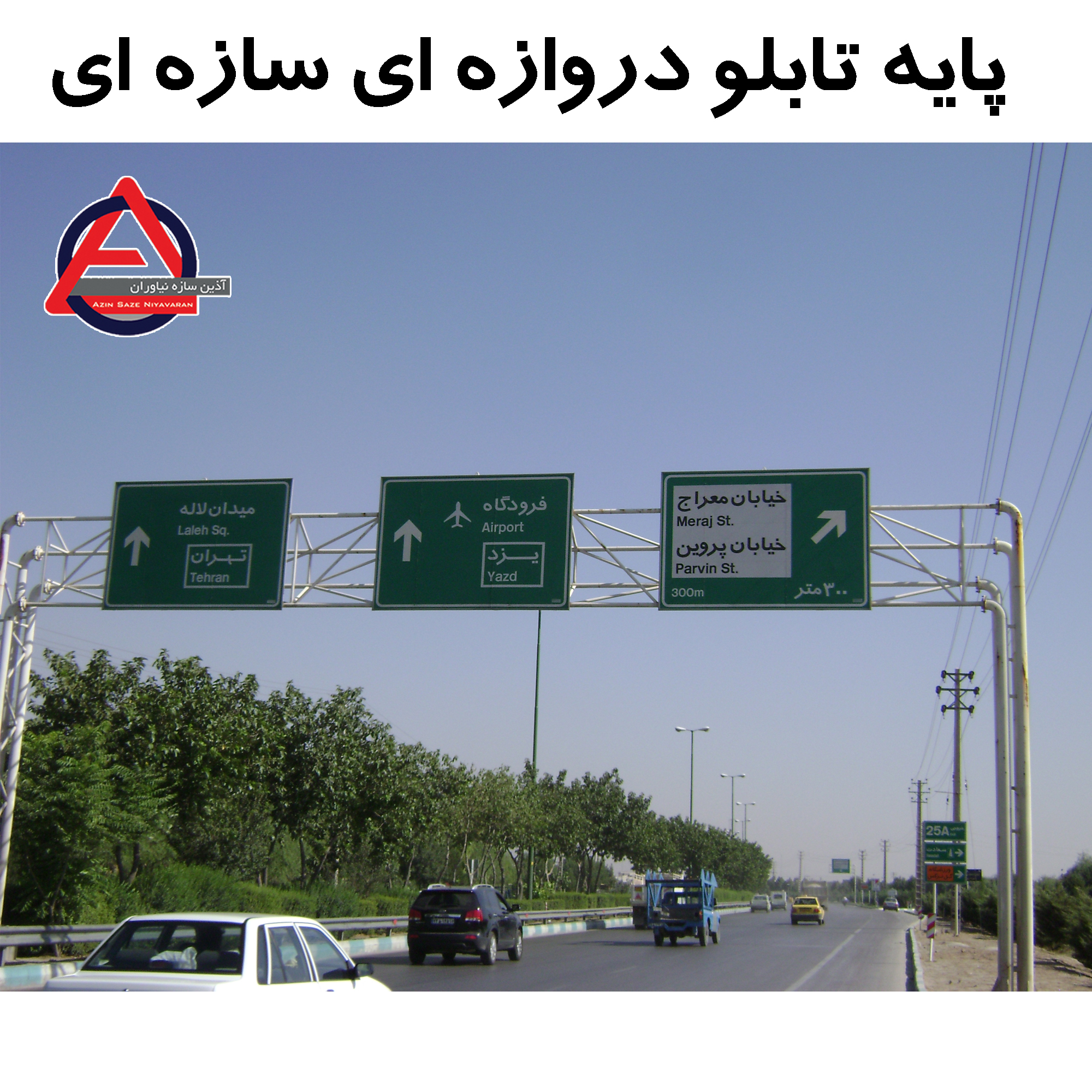

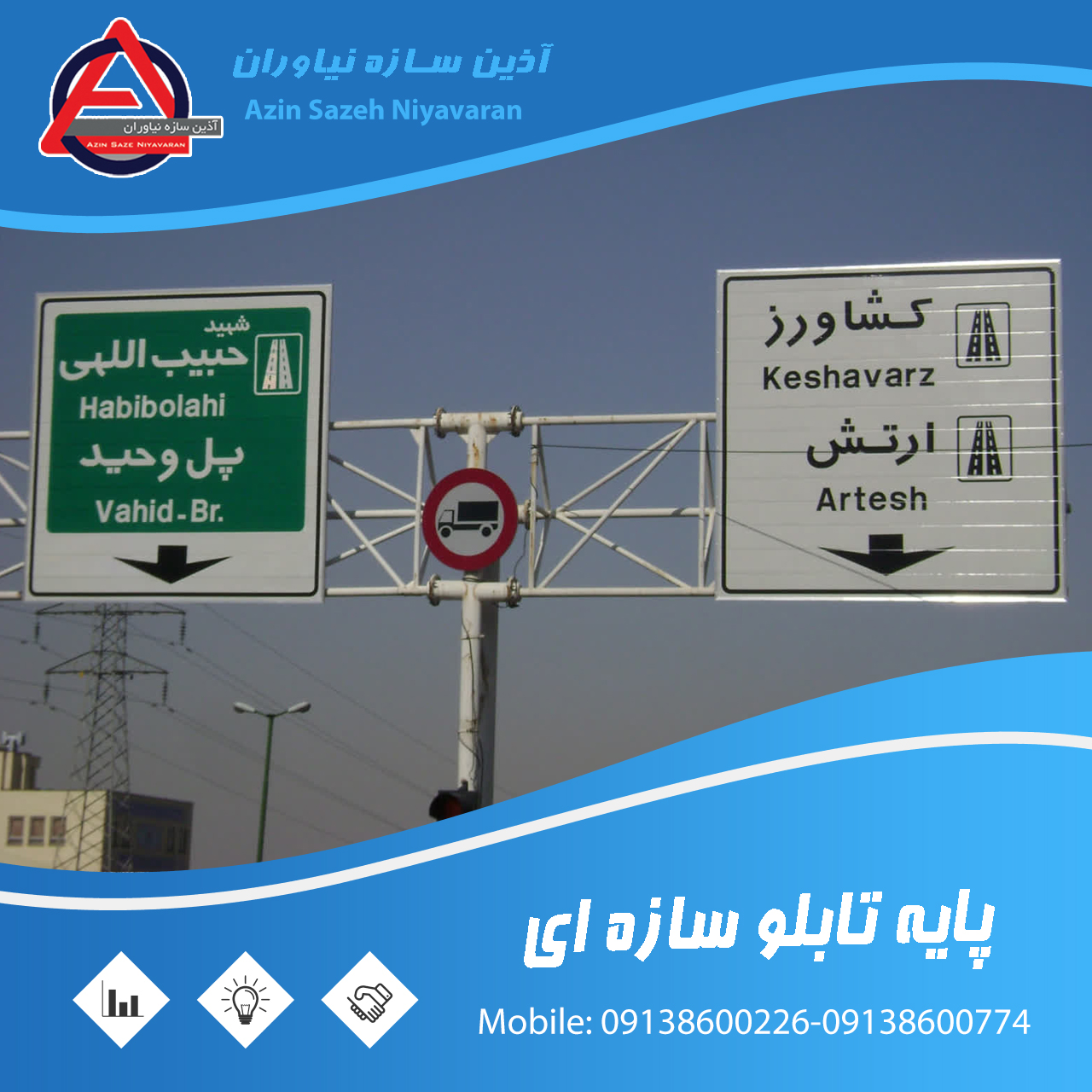

پایه تابلو دروازهای سازه‌ای برای نصب تابلوهای راهنمای مسیر و تابلوهای اطلاعاتی در معابر با عرض زیاد طراحی می‌شود. طول عرشه سازه متناسب با عرض محور سواره انتخاب شده و طراحی ابعاد و ساختار پایه با توجه به اندازه تابلو و دهانه مورد نیاز انجام می‌شود.
در سازه‌های با دهانه بیشتر از ۱۵ متر، اجرای سازه به صورت ذوزنقه‌ای و در سازه‌های با دهانه کمتر از ۱۵ متر، اجرای سازه به صورت مثلثی انجام می‌شود.
مشخصات فنی:
- لوله ۶ اینچ با ضخامت ۶ میلیمتر
- لوله ۲.۵ اینچ با ضخامت ۳ میلیمتر
- لوله ۱.۵ اینچ با ضخامت ۳ میلیمتر
- کفی به ابعاد ۲۵×۱۲۵۰×۶۰۰ میلیمتر
- لچکی به ابعاد ۱۵×۳۵۰×۱۵۰ میلیمتر
- فلنچ: ۶ اینچ
- زانو: ۶ اینچ
این نوع پایه با طراحی متناسب با ابعاد تابلو و عرض مسیر، برای پروژه‌های نصب تابلوهای راهنمای مسیر و اطلاعات ترافیکی در معابر شهری و جاده‌ای قابل استفاده است.
مشخصات کلی :
زیبایی طرح و ابعاد متناسب تابلو
بکارگیری فونت مناسب و خوانا و استفاده از عناصر گرافیکی مناسب
طول عرشه مناسب با عرض محور سواره
استفاده در معابر با عرض زیاد ، از موارد کاربرد این نوع پایه می باشد.
سازه های با دهنه بیشتر از 15 متر بایستی بصورت ذوزنقه و سازه های کوچکتر از 15 متر باید بصورت مثلث اجرا شوند.
مشخصات فنی :
لوله 6 اینچ با ضخامت 6 میلیمتر
لوله 2.5 اینچ با ضخامت 3 میلیمتر
لوله 1.5 اینچ با ضخامت 3 میلیمتر
کفی به ابعاد : ۲۵*1250*600 میلیمتر
لچکی به ابعاد : ۱۵*۳5۰*۱5۰ میلیمتر
فلنچ : 6 اینچ
زانو : 6 اینچ
یکی دیگر از محصولات آذین سازه از دسته بندی پایه تابلو و سازه های ترافیکی پایه تابلو دروازه ای (سازه دروازه ای) می باشد.

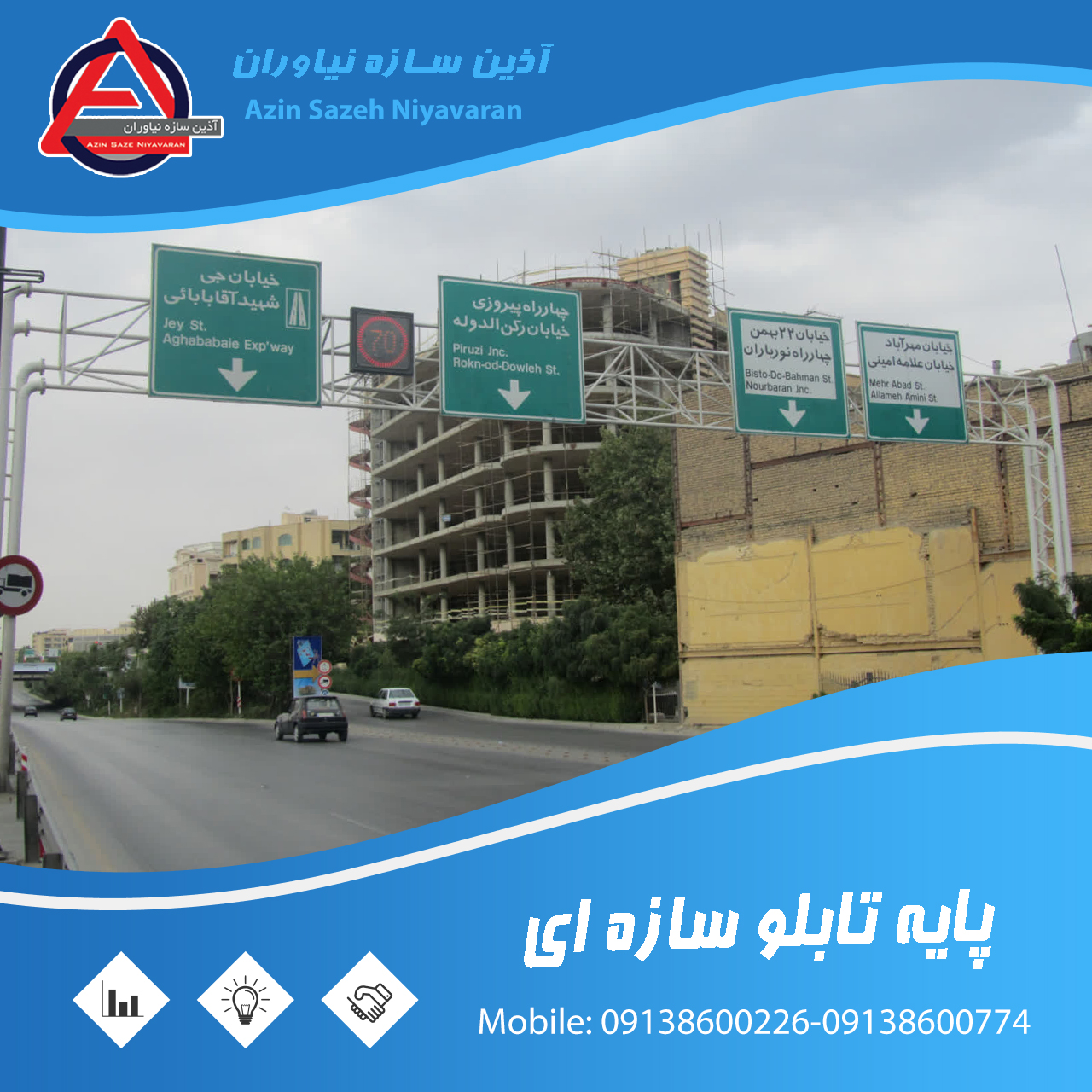

پایه دروازه ای یا دکل گاباری از دو پایه که در دو طرف مسیر قرار می گیرند و یک بازوی پیوسته تشکیل می شود که محل قرارگیری تابلو اطلاعاتی یا دوربین می باشد. تابلوهایی که برای آدرس دهی استفاده می شوند معمولا 300 تا 500 متر قبل از تقاطع ها نصب شده و به رانندگان برای تعیین مسیر کمک می کنند.
متناسب با عرض جاده، پایه دروازه ای می تواند دو ویا سه پایه داشته باشد، این پایه ها ساختاری هشت وجهی دارند که با پوشش گالوانیزه در مقابل زنگ زدگی و خورندگی مقاوم می شوند. طول عمر استاندارد این دکل ها با درنظر گرفتن شرایط جوی محیط مانند میزان رطوبت و شرجی بودن بین ۲۰ تا ۳۵ سال می باشد.

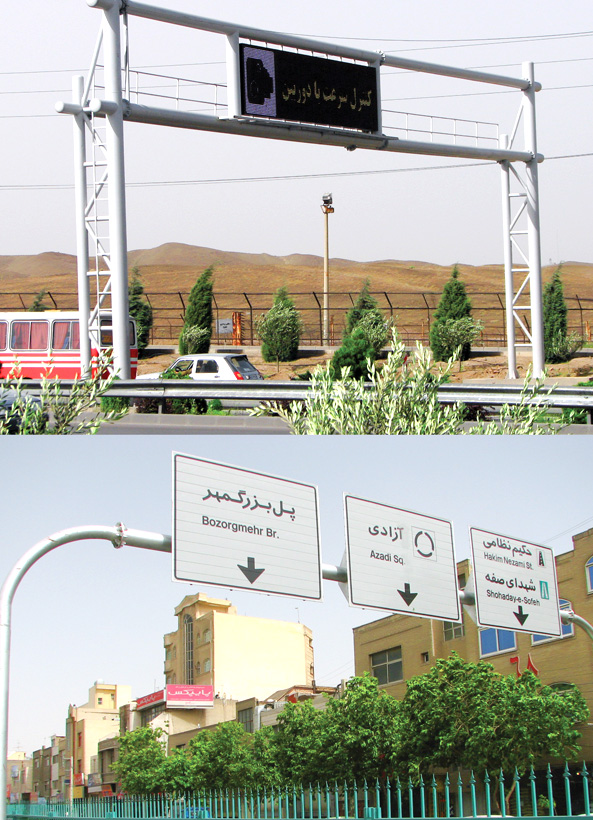

لازم به ذکر است شرکت آذین سازه قابلیت تولید دکل های گاباری عظیم و چندمنظوره با قابلیت نصب تابلوهای متغیر خبری تحت عنوان دکل VMS را نیز دارد.
سازه های دروازه ای بستگی به عرض جاده با طول عرشه های مختلف قابل تولید هست و مهم تر اینکه منطقه ای که پایه دروازه ای نصب خواهد شد باید از لحاظ سرعت باد و شرایط جوی سنجیده و اندازه گیری شود تا بهترین سازه پایه تابلو اطلاعاتی مناسب با منطقه در نظر گرفته شود.
از سازه های دروازه ای می توانه به پایه دروازه ای هشت وجهی ، پایه دروازه ای گابارین ، پایه دروازه ای ذوزنقه ای ، پایه دروازه ای خرپا و پایه دروازه ای لوله نورد شده.
