سازه برج نوری و پایه پرچم

یکی دیگر از محصولات آذین سازه از دسته بندی پایه تابلو و سازه های ترافیکی برج نوری و پایه پرچم می باشد.

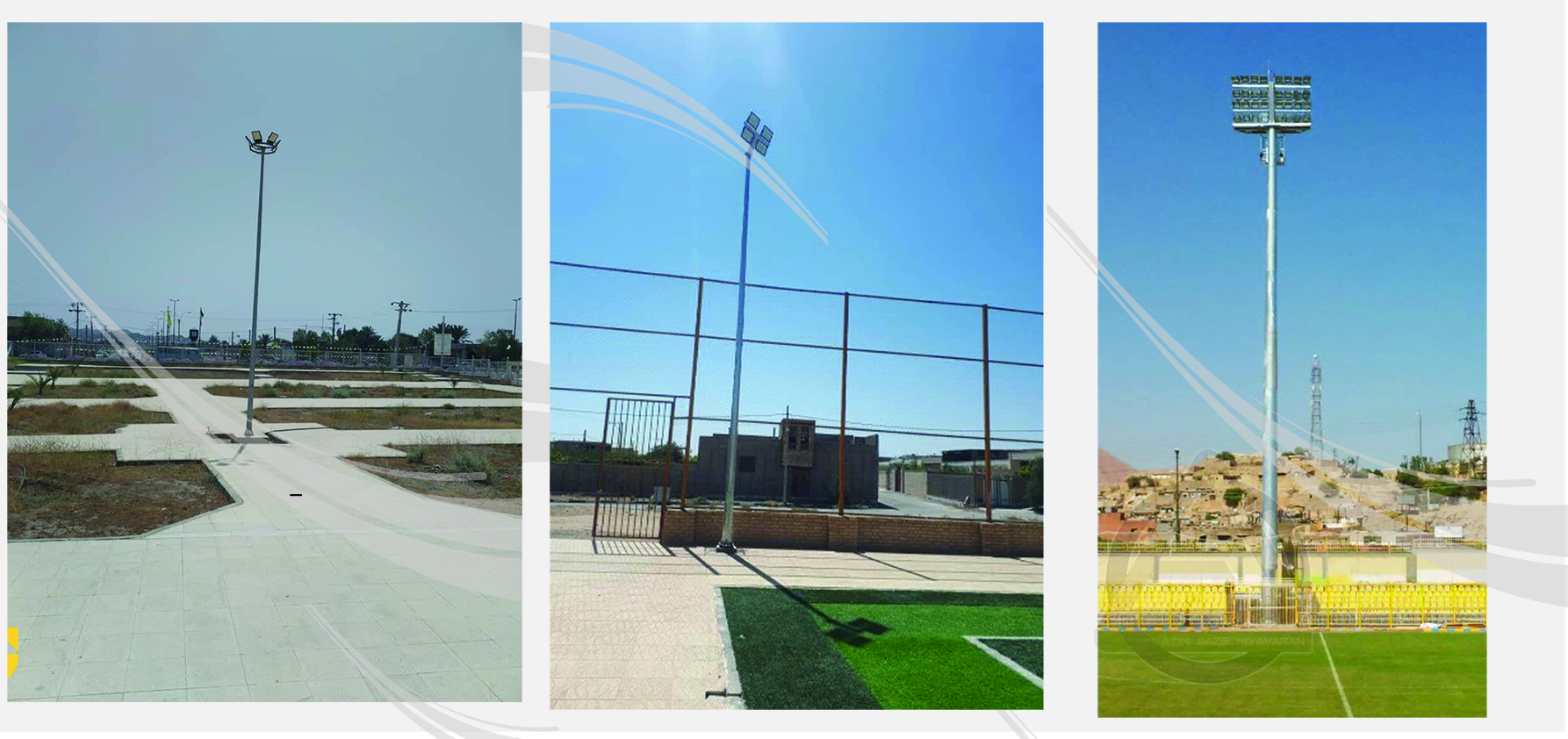

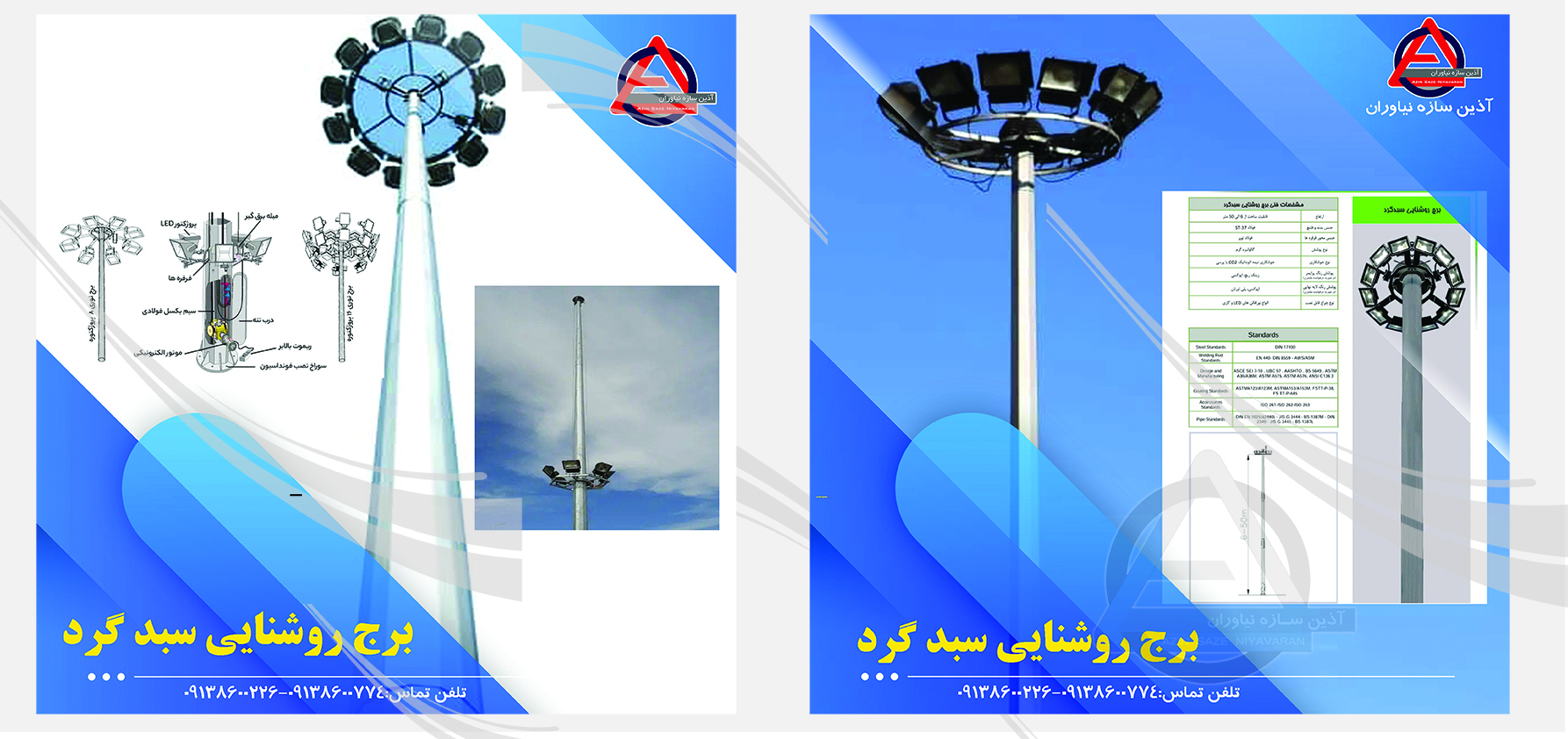

برج نوری(دستی-برقی) با نام هایی چون برج روشنایی ، دکل روشنایی یا برج نوري تلسکوپی نیز نام برده می شود . یکی از پرکاربردترین ، موثرترین و مهمترین محصولات در عرصه نورپردازی شهری و روشنایی محوطه ، روشنایی صنعتی و معابر شهری در کشور علی الخصوص در تهران و کلان شهرها است .

معابری  از قبیل بزرگراه ها ، اتوبانها ، میادین ، پارکها ، محوطه های باز و … که  شهروندان به صورت عمومی از آن استفاده می کنند.این محصول فوق العاده با  نام برج روشنایي(دستی-برقی) یا دکل روشنایي(دستی-برقی) نیز معروف است .

علت ذکر عنوان ( دستی – برقی ) به این خاطر است که این سازه ها به دو صورت برج نوري با گیر بکس دستی و برج نوری با گیر بکس برقی تولید می شوند .

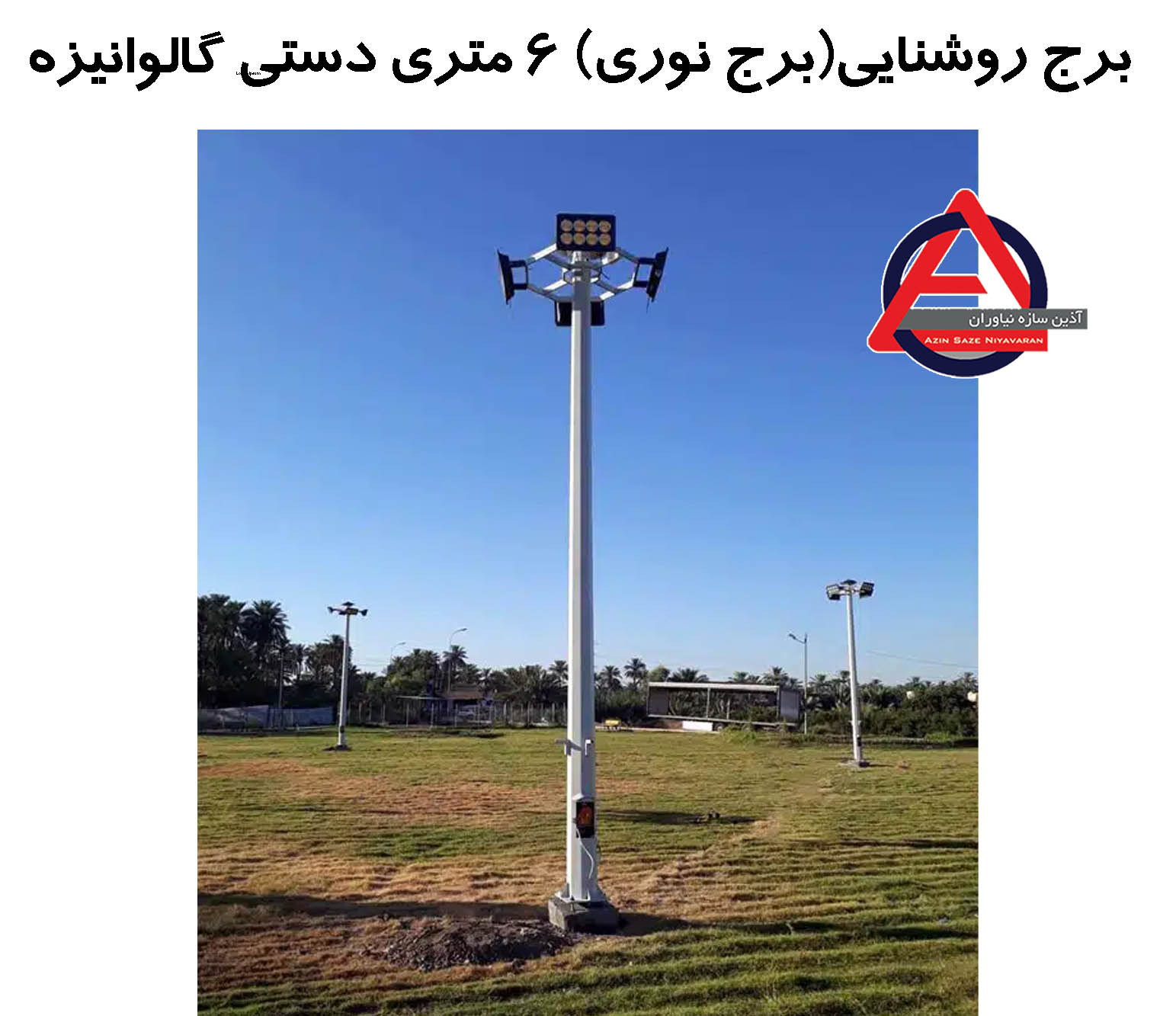

برج هاي گیر بکس دستي در ارتفاعات پایین سازه و مواقعی که ما خیلی هد را بالا و پایین نمی کنیم ، به کار می رود .

روش کار به این صورت است که با چرخاندن یک هندل ،هد بالا و پایین می شود . البته در این روش با توجه به حذف الکتروموتور بدیهی است قیمت برج نوری نیز کاهش خواهد یافت ولی عملاً استفاده از این متد در ارتفاعات بالای 9 متر پذیرفته نیست .

برج  هاي گیر بکس برقي مجهز به الکتروموتور هستند که این نیروی چرخشی توسط آن  تامین می شود و در ارتفاعات بالاتر برج از آن استفاده می گردد .

پوشش سازه برج نوری به دو صورت انجام می شود : 1) گالوانیزه گرم     2) رنگ پلی یورتان

نحوه نصب برج نوری

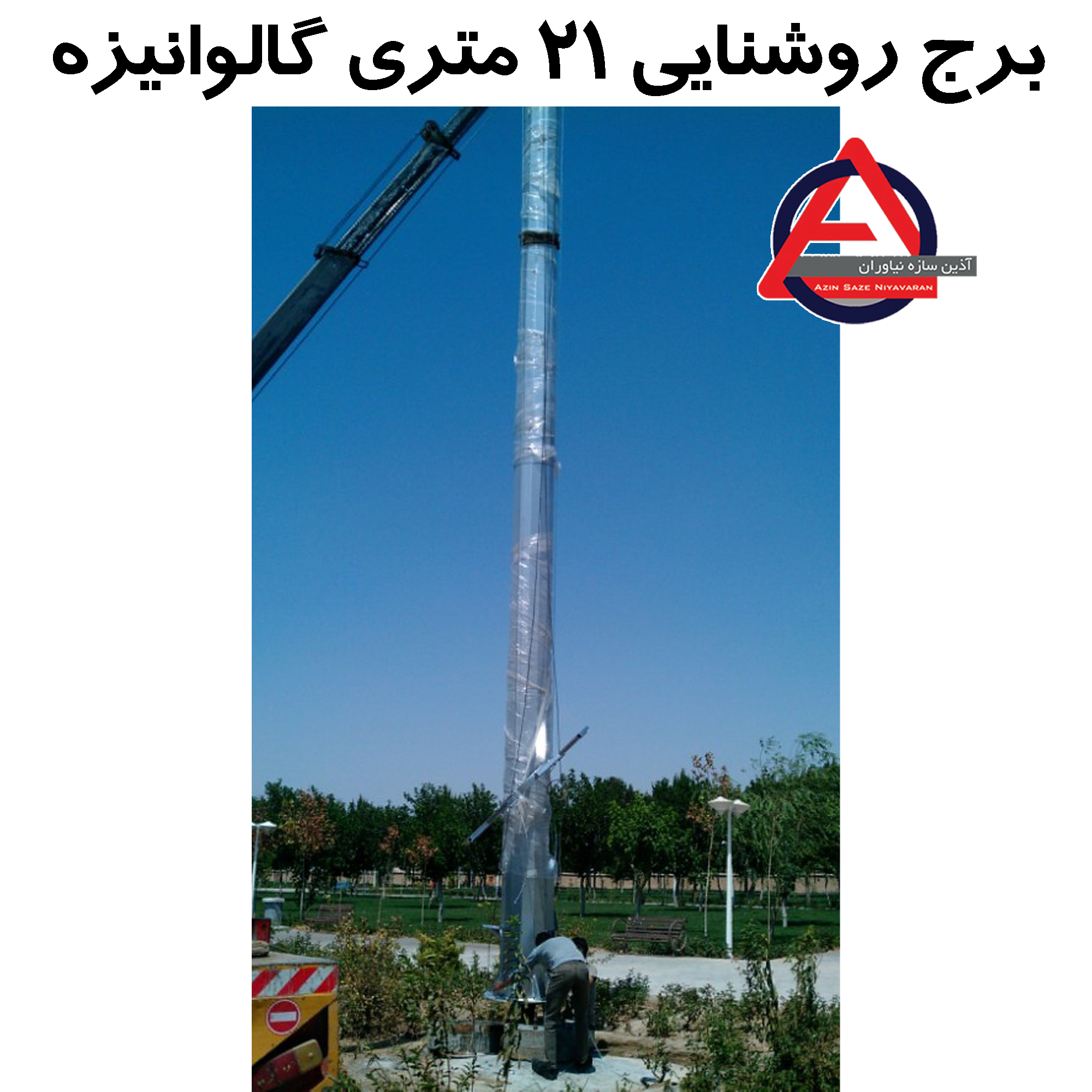

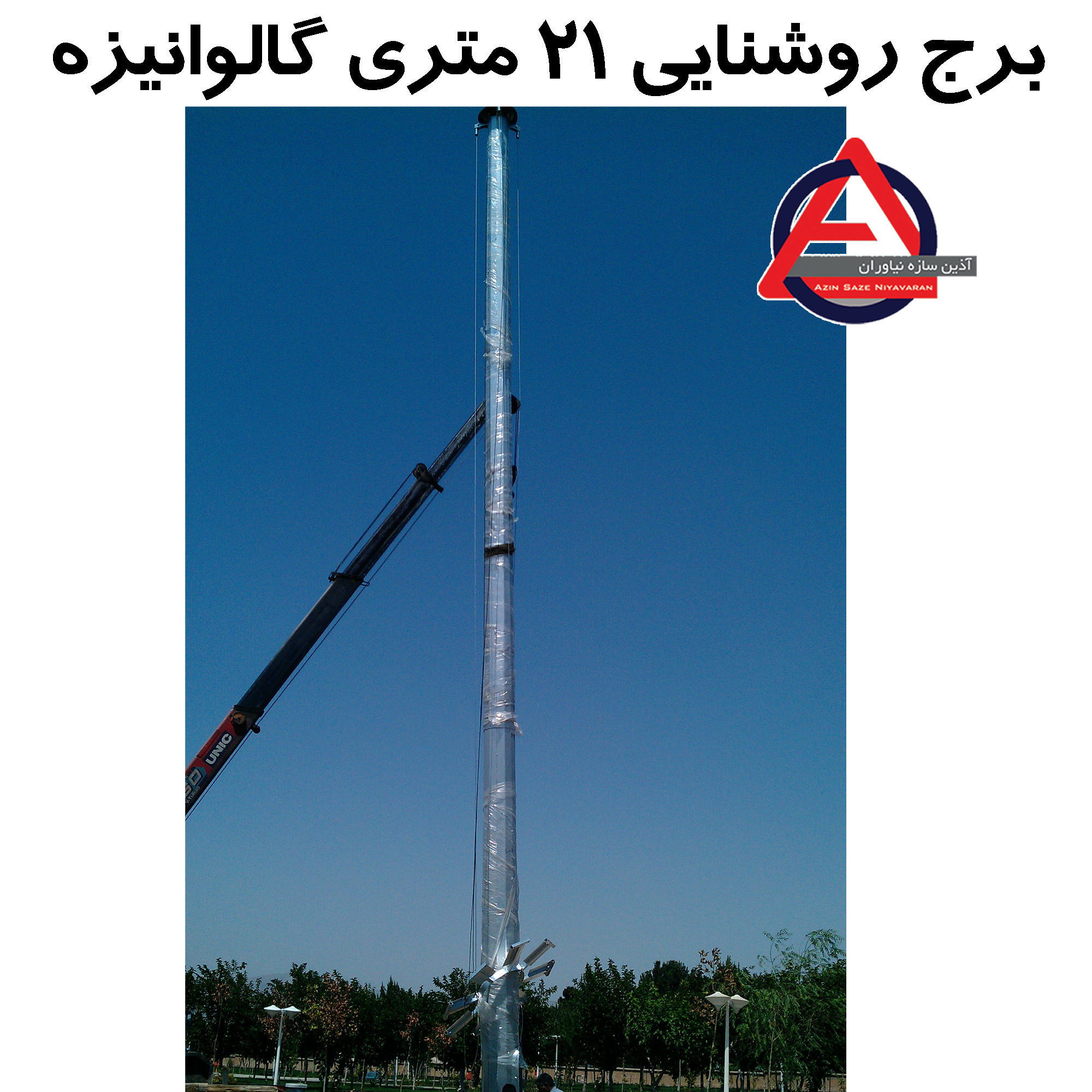

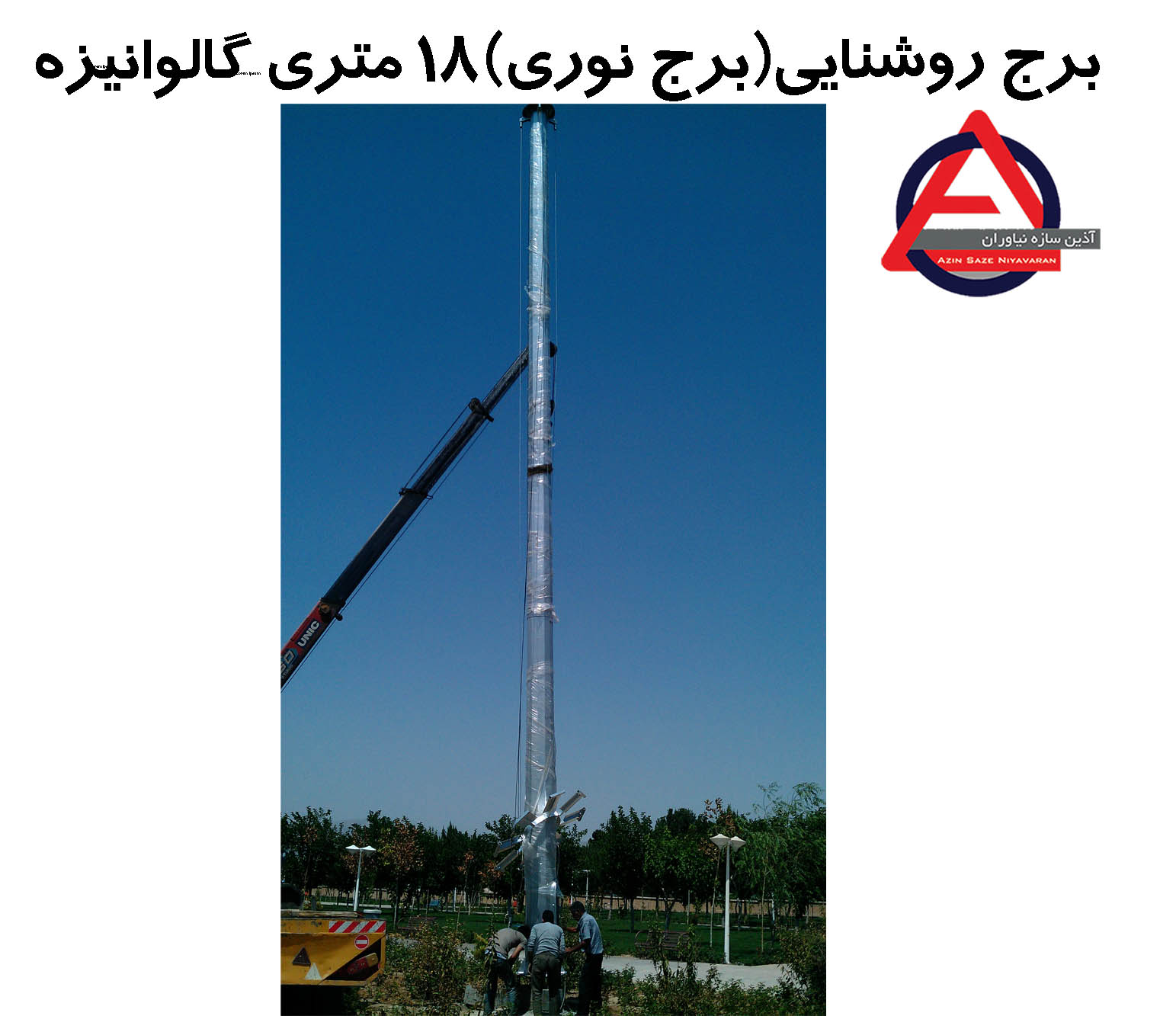

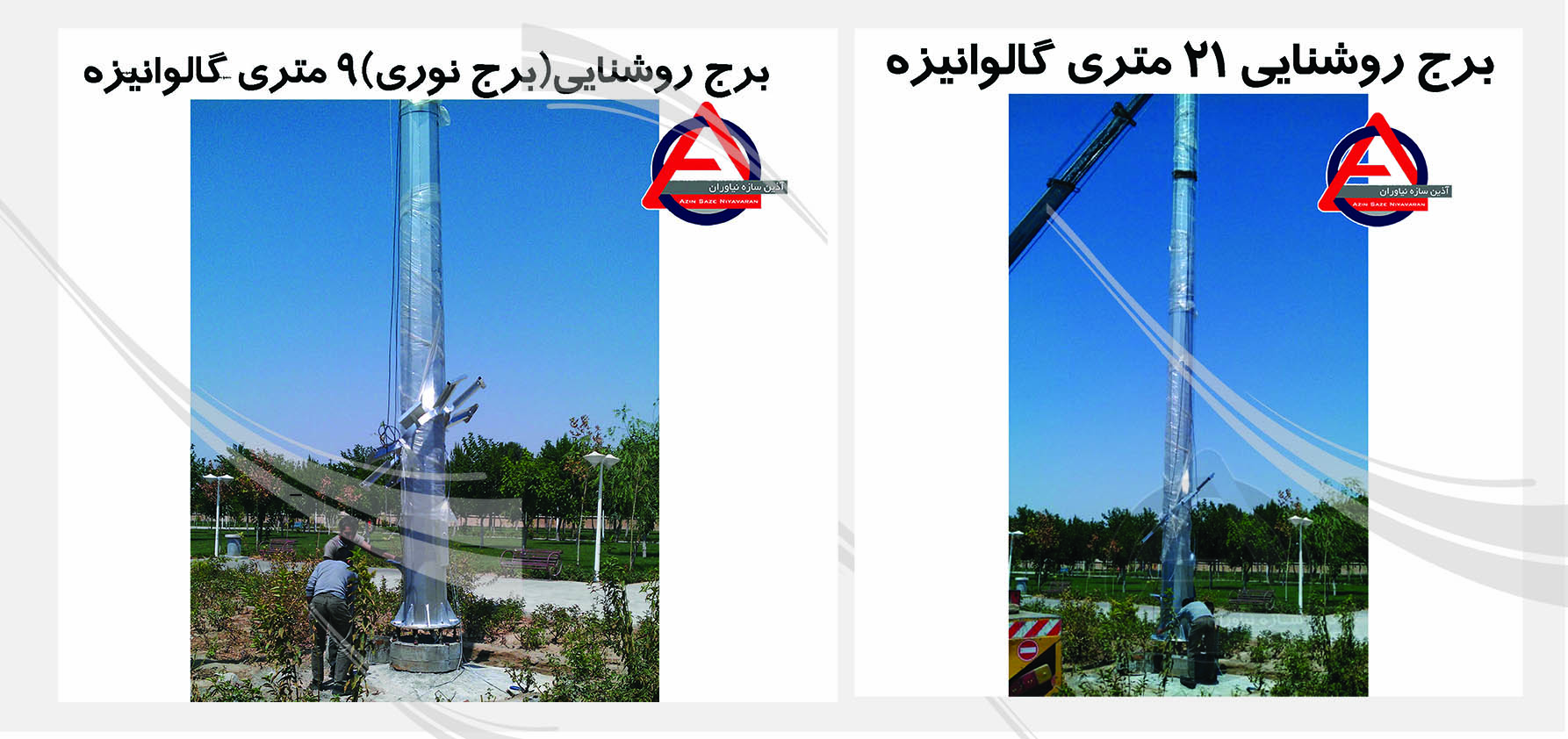

نحوه نصب سازه برج نوری ، برج روشنایی به صورت همپوشان یا اورلپ است به نحوی که برج در قطعات 6 متری تولید شده و در محل نصب ، توسط نیروی فشاری داخل هم اورلپ می شوند .

ضخامت ورق سازه برج نوری از قطعات پایین به بالا کاهش می یابد یعنی در قطعات پایین ضخیم تر و در قطعات بالا نازکتر خواهد بود .

مشخصات فنی برج نوری(دستی-برقی)  :

1- استفاده از هد متحرك ( بي نيازي به جرثقيل )

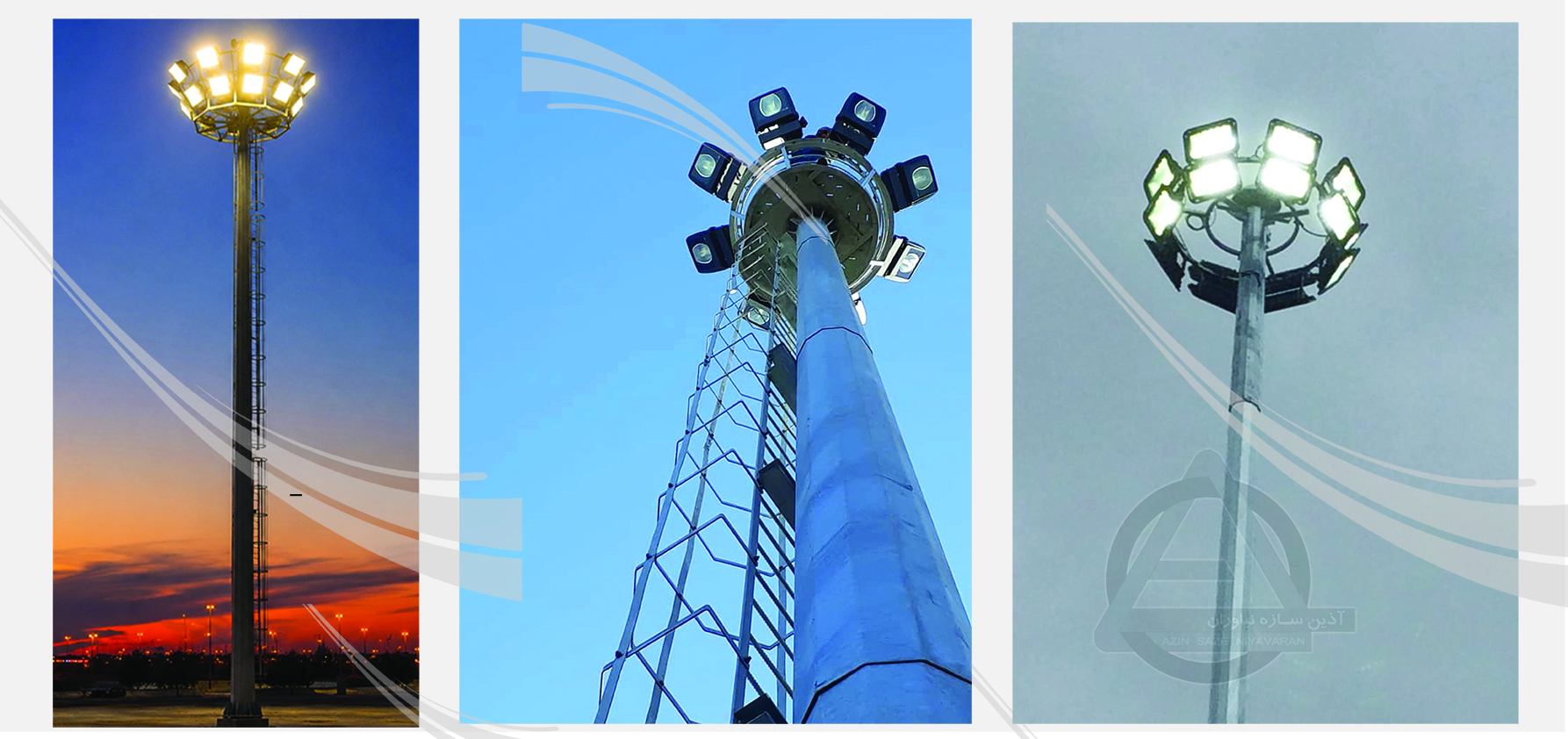

2- امكان نصب پرژكتور ها از 4 تا 24 عدد با امکان تنظیم زاويه نور

3- امكان استفاده از انواع پرژكتور ( 400 وات  ،  2×400 وات  ،   1000 وات  ،  2×1000 وات )

4- دارای  الكتروموتور و گيربكس

5- داراي تابلو برق برای سازه های الکتروموتور ، گیربکسی

6-  سيستم كنترل  و فرمان برای صعود و فرود هد

7- مجهز به چراغ چشمك زن در بالاي برج

8- داراي ميله برق گير جهت محافظت در برابر رعد و برق

9- امكان تولید پايه ها در ارتفاع هاي مختلف 9 ، 12 ، 15 ، 18 ،  24 و 30 متري و ضخامت ورق بدنه از 3 میلی متر به بالا

10- تولید بدنه سازه به صورت چند وجهي  ( 6 ، 8 ، 12 ، 14 ،‌ 16 وجهی )

11- اتصال قطعات پايه به صورت  اورلپ

12- استفاده از پوشش گالوانيزه گرم یا پوشش رنگ پلی یورتان
