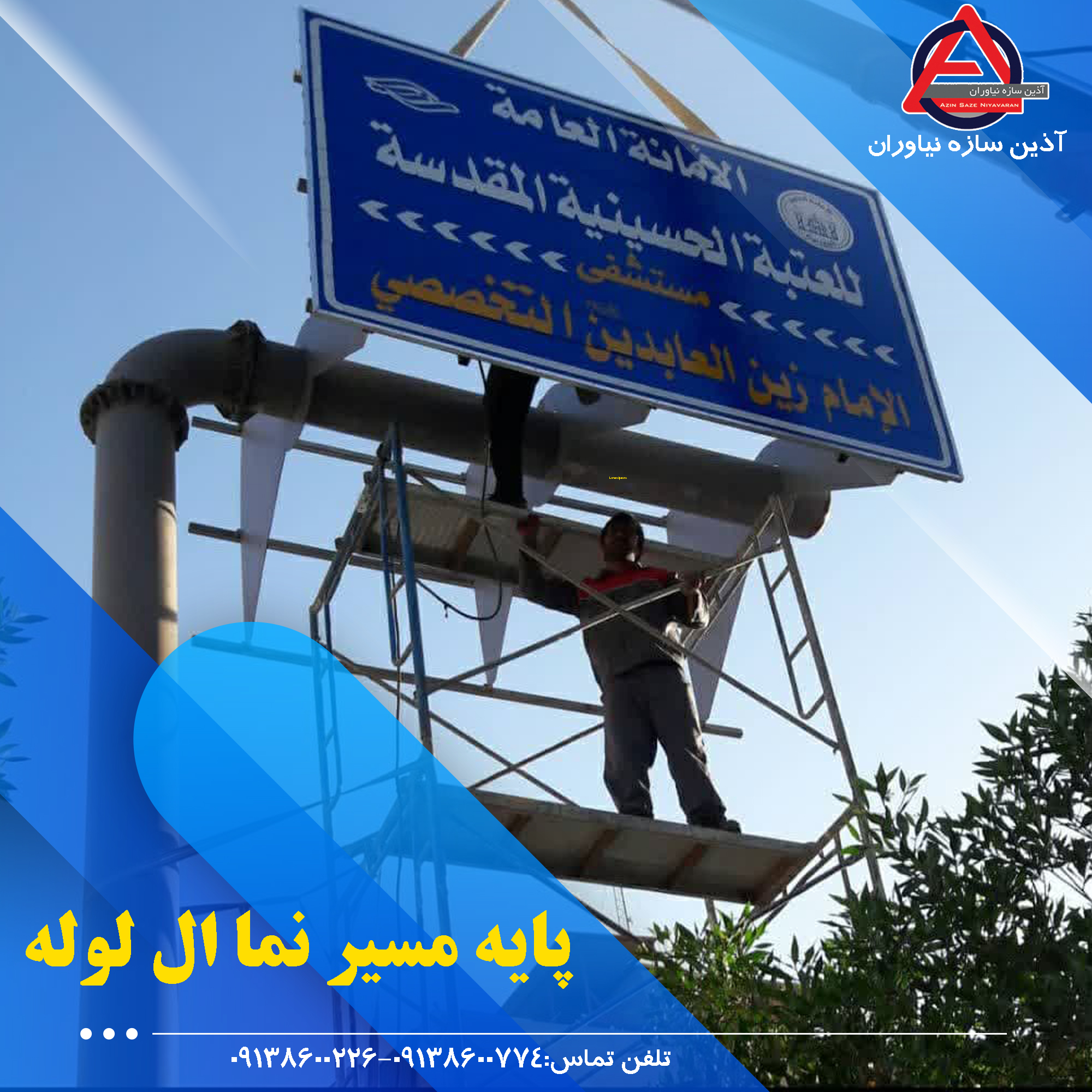

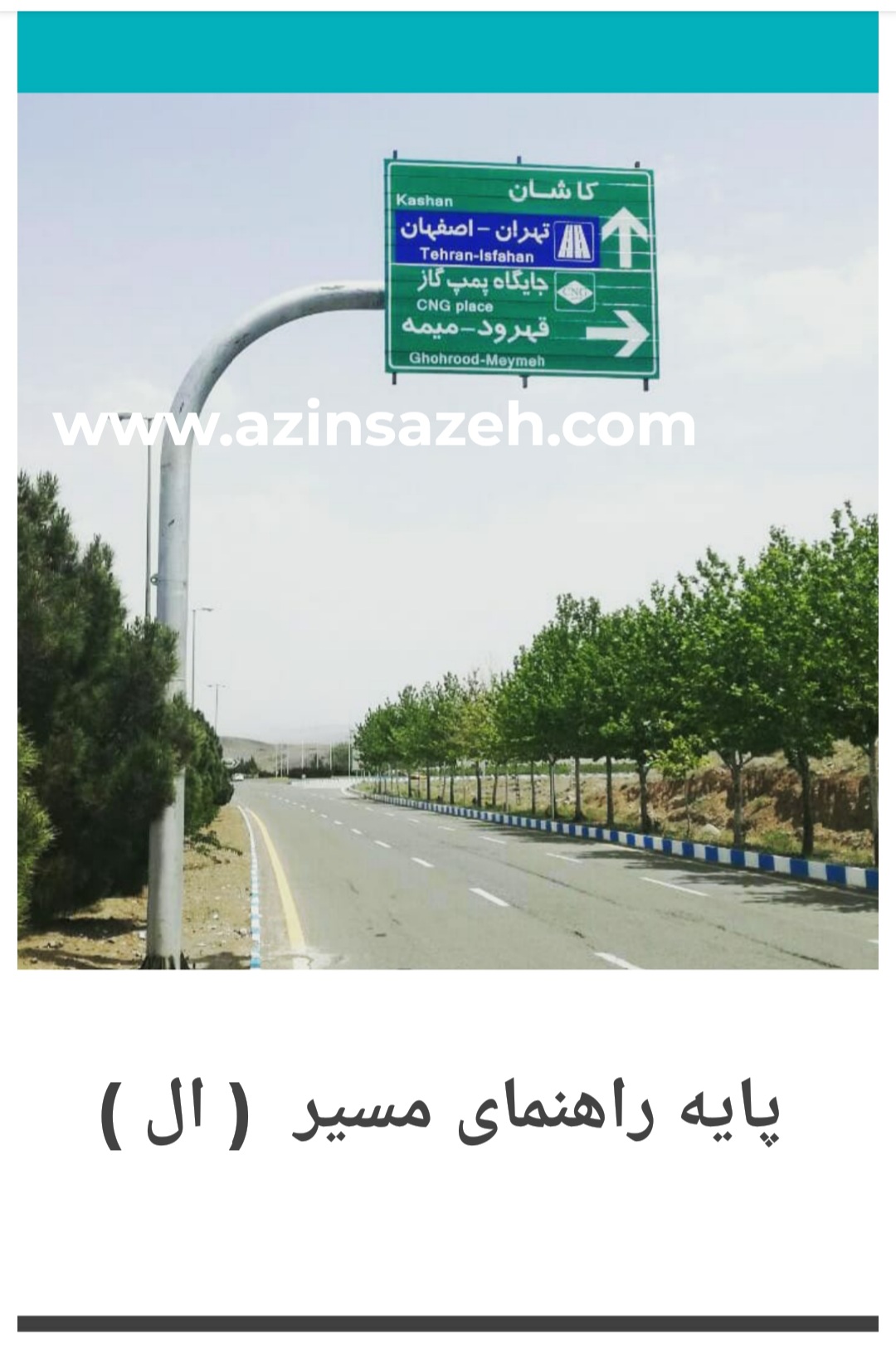

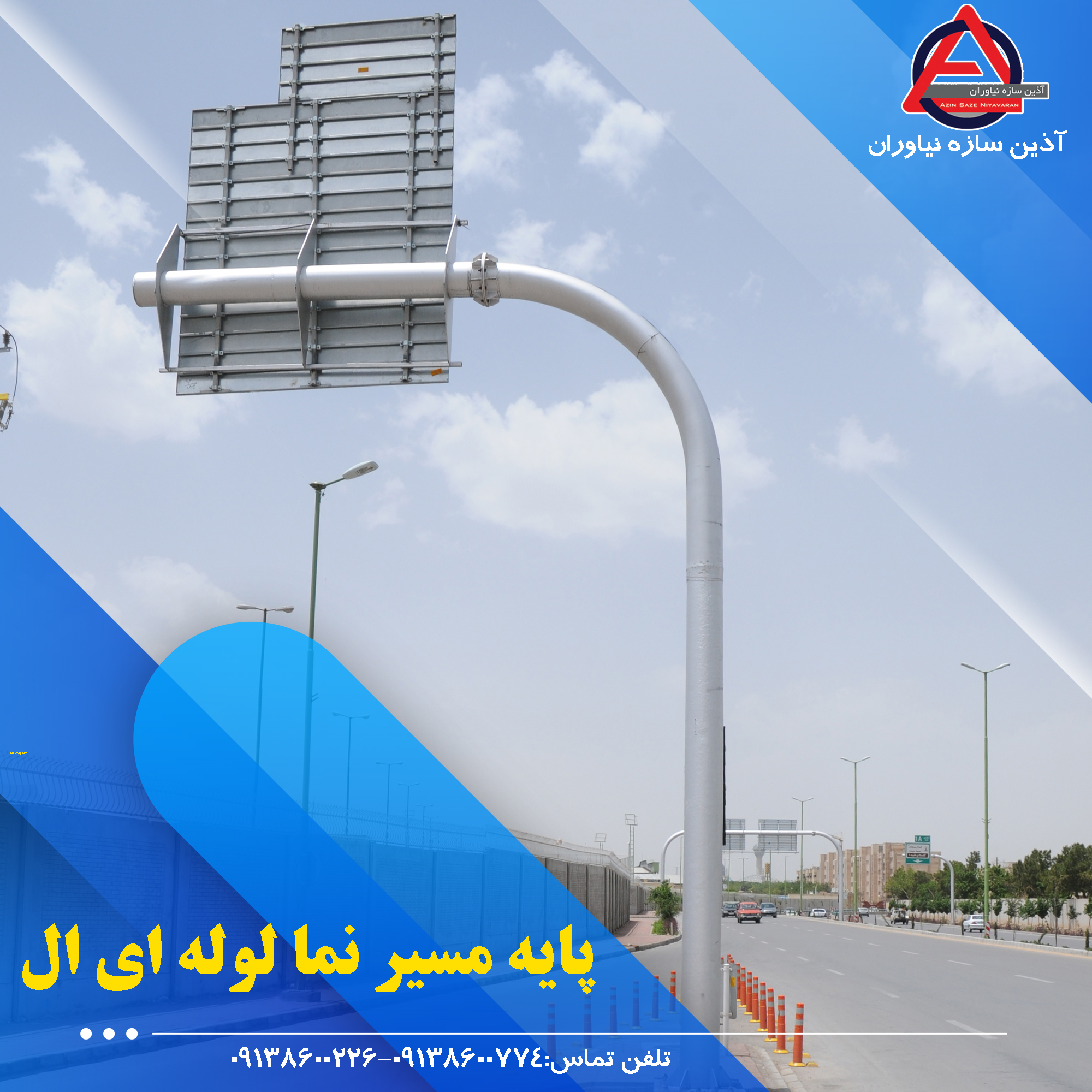

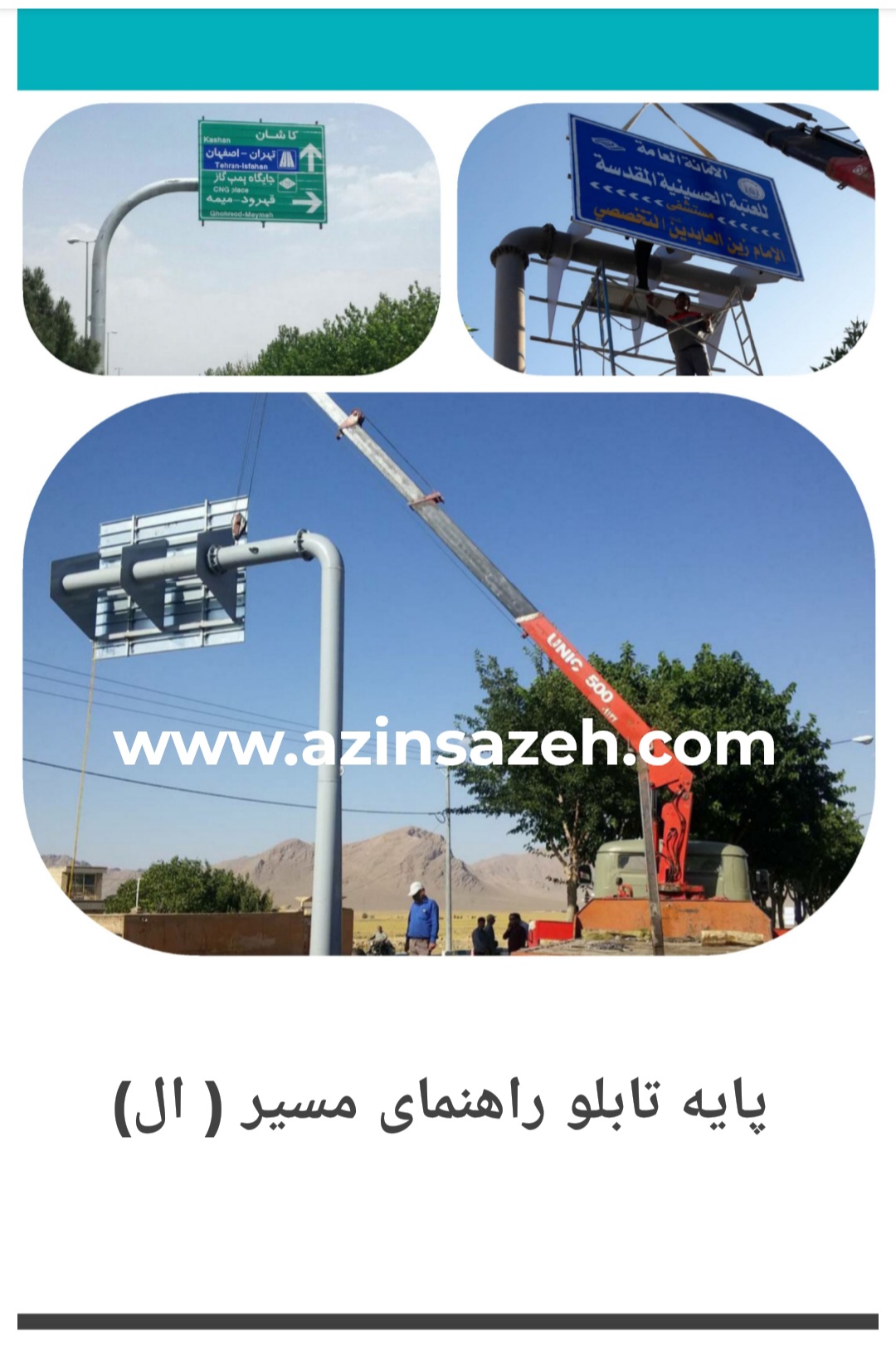

پایه تابلو لولهای کنسولی
پایه تابلو لولهای کنسولی برای نصب تابلوهای راهنمای مسیر و تابلوهای اطلاعاتی ترافیکی طراحی شده است. طراحی سازه و ابعاد آن متناسب با تابلو انجام می‌شود و استفاده از لوله و تقویت‌های سازه‌ای، استحکام و ظرفیت باربری پایه را افزایش می‌دهد. امکان انجام عملیات گالوانیزه نیز برای این سازه وجود دارد.
مشخصات فنی:
- لوله ۱۲ اینچ با ضخامت ۸ و ۱۰ میلیمتر
- لوله ۱۰ اینچ با ضخامت ۱۰ میلیمتر
- کفی به ابعاد ۲۵×۷۵۰×۷۵۰ میلیمتر
- لچکی به ابعاد ۱۵×۳۰۰×۱۵۰ میلیمتر
- فلنچ بالا به ابعاد ۱۵×۵۰۰ میلیمتر
- امکان افزایش ارتفاع تا ۸.۵ متر
- امکان انجام عملیات گالوانیزه
این پایه با توجه به ساختار کنسولی و قابلیت طراحی متناسب با ابعاد تابلو، برای پروژه‌های نصب تابلوهای راهنمای مسیر و اطلاعات ترافیکی قابل استفاده است.

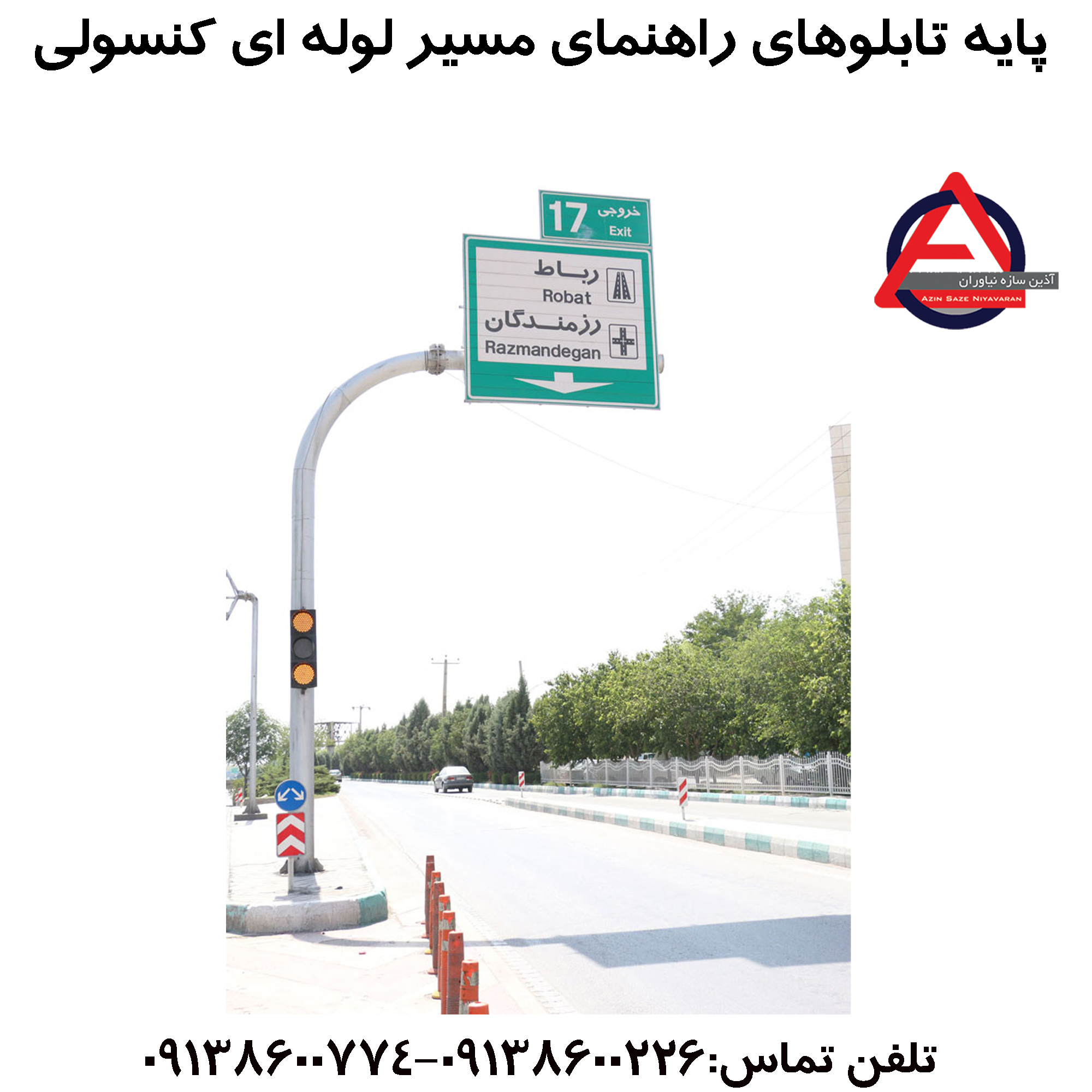

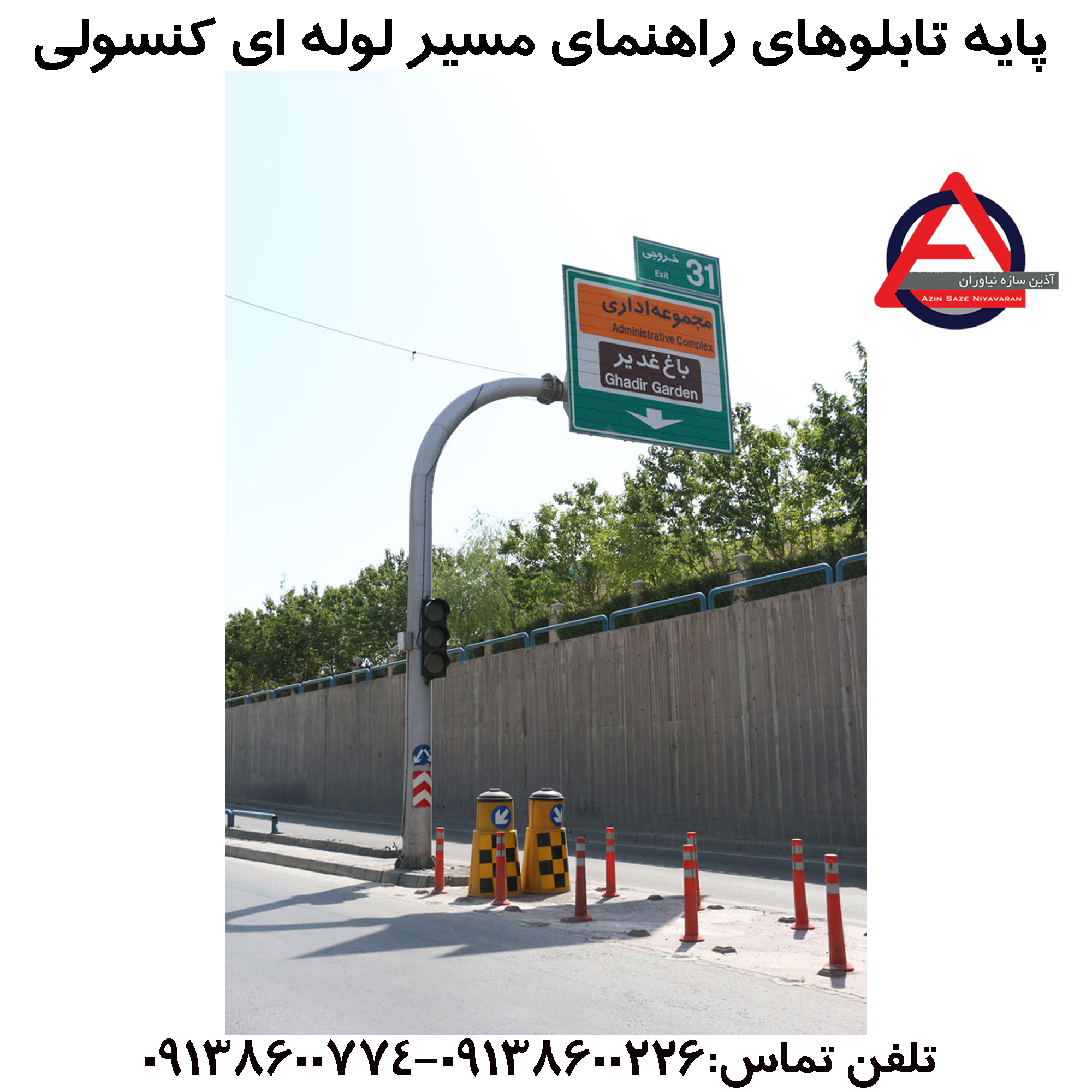

پایه تابلو لوله ای کنسولی
مشخصات کلی :
زیبایی طرح و ابعاد متناسب تابلو
بکارگیری فونت مناسب و خوانا و استفاده از عناصر گرافیکی مناسب
استفاده از لوله و تقویت آن جهت افزایش باربری پایه
امکان انجام عملیات گالوانیزه

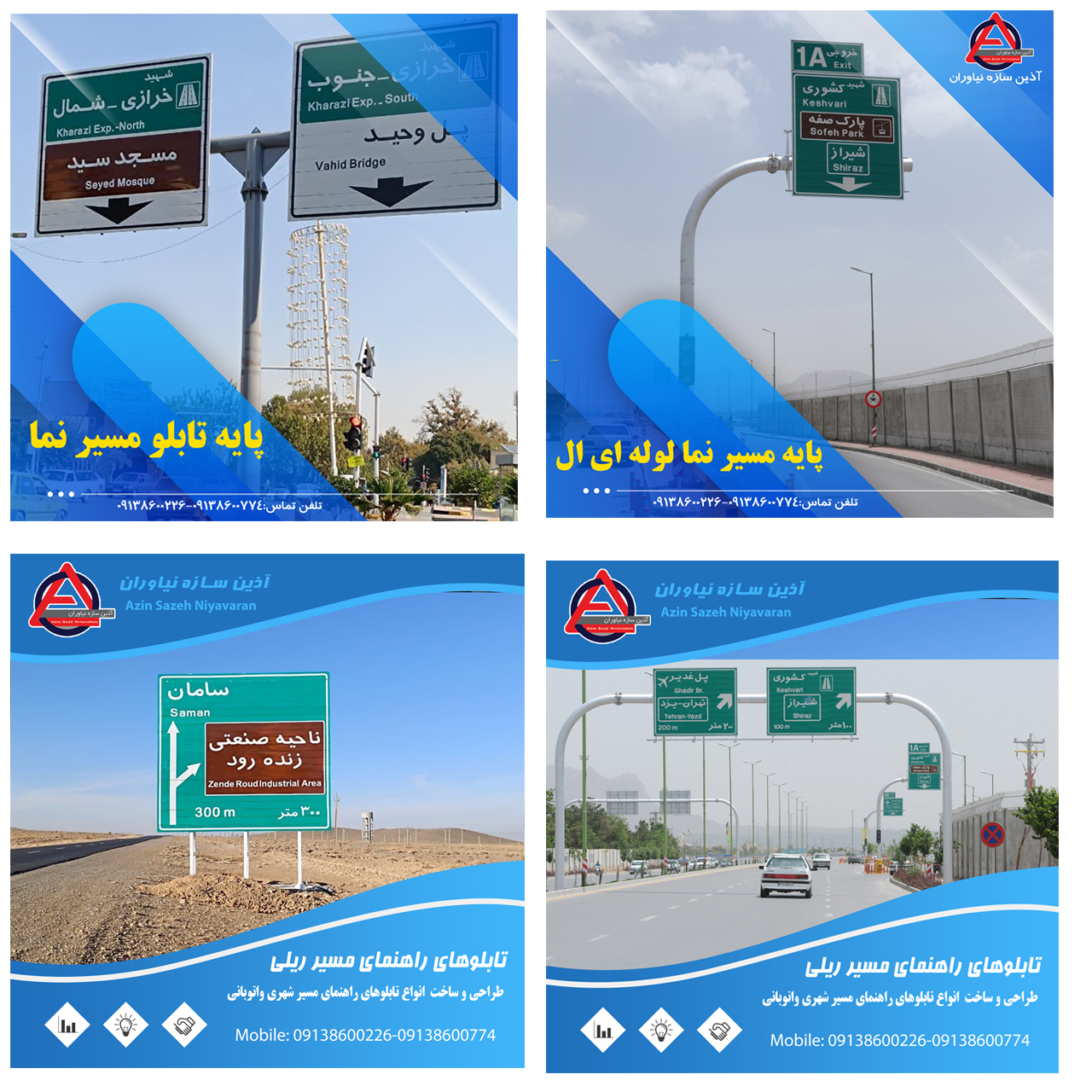

پایه کنسولی تابلو اطلاعاتی ترافیکی (سازه L کنسولی)
پایه کنسولی تابلو اطلاعاتی که در اصطلاح فنی به آن سازه L کنسولی گفته می‌شود، یکی از پرکاربردترین تجهیزات در دسته‌بندی پایه تابلو و سازه های ترافیکی آذین سازه است. این سازه به دلیل طراحی خاص (یک ستون عمودی و یک بازوی افقی)، برای نصب تجهیزات در عرض جاده بدون نیاز به انسداد مسیر یا نصب ستون دوم، بهترین انتخاب محسوب می‌شود.
پایه علائم ترافیکی در سه مدل کلی شامل پایه ترافیکی دروازه ای، پایه ترافیکی صلیبی T و پایه ترافیکی کنسولی L تولید می‌شود. مدل کنسولی به دلیل اشغال فضای کم در حاشیه جاده و دسترسی عالی به مرکز لاین‌های عبوری، در خروجی بزرگراه ها و آزادراه‌ها کاربرد وسیعی دارد.
مشخصات فنی و مقاومت بدنه سازه L
تمامی پایه‌های تولید شده در آذین سازه با پوشش گالوانیزه گرم ارائه می‌شوند. این پوشش باعث می‌شود دکل در برابر زنگ‌زدگی، رطوبت و خوردگی کاملاً مقاوم باشد. طول عمر استاندارد این سازه‌ها با توجه به شرایط اقلیمی (مناطق شرجی یا کویری) بین 20 تا 35 سال برآورد می‌شود.
ویژگی فنی توضیحات
انواع مدل‌ها | هشت وجهی، گابارین، ذوزنقه‌ای، خرپا، لوله نورد شده |
نوع پوشش | گالوانیزه گرم (Hot-Dip Galvanized) |
کاربرد | نصب تابلو اطلاعاتی، VMS، دوربین ثبت تخلف |
طول بازو | متغیر (بر اساس عرض جاده و تعداد تابلو) |
نکته بسیار مهم در طراحی این سازه‌ها، انجام محاسبات دقیق بر اساس سرعت باد و بار مرده (وزن تابلو) در منطقه نصب است تا از لرزش یا واژگونی سازه در طوفان‌ها جلوگیری شود.
محصولات مرتبط و مکمل
در کنار خرید پایه کنسولی، ممکن است به محصولات زیر نیاز داشته باشید:
- تابلوهای ترافیکی:
تابلو اطلاعاتی کلافی ترافیکی
تابلو اطلاعاتی کارگاهی عملیات راه‌سازی
تابلو اطلاعاتی ریلی مسیرنما
تابلوهای پیام متغیر (VMS)
- سازه های مشابه:
پایه ترافیکی صلیبیT
پایه ترافیکی دروازه ای
پایه دکل دوربین ترافیکی و نظارتی
پایه چراغهای ترافیکی راهنمایی رانندگی شهری
پایه تابلو پروفیل ترافیکی
ست کامل بست تابلو ریلی پوشش گالوانیزه
چرا پایه کنسولی آذین سازه؟
ما در آذین سازه با بهره‌گیری از استانداردهای روز دنیا، سازه‌هایی با ویژگی‌های زیر تولید می‌کنیم:
- استفاده از ورق‌های فولادی با ضخامت استاندارد.
- طراحی انواع پایه کنسولی هشت وجهی و خرپا برای دهانه‌های مختلف.
- قابلیت نصب آسان دوربین‌های پلاک‌خوان و ثبت تخلف با کمترین لرزش.
- مشاوره فنی رایگان برای انتخاب بهترین سازه متناسب با شرایط جوی منطقه.
آذین سازه؛ جامع‌ترین بازار آنلاین تجهیزات ترافیکی و ایمنی راه
سوالات متداول پایه کنسولی تابلو اطلاعاتی
پایه کنسولی تابلو اطلاعاتی برای چه کاربردهایی استفاده می‌شود؟
پایه کنسولی تابلو اطلاعاتی برای نصب تابلوهای راهنمای مسیر، تابلوهای اطلاعاتی بزرگراهی، تابلوهای VMS، دوربین‌های پلاک‌خوان، سامانه‌های ثبت تخلف و چراغهای راهنمایی و رانندگی استفاده می‌شود.
تفاوت پایه کنسولی L با پایه ترافیکی دروازه‌ای چیست؟
پایه کنسولی L دارای یک ستون و یک بازوی یک‌طرفه است و معمولاً در حاشیه جاده نصب می‌شود؛ اما پایه ترافیکی دروازه‌ای دارای دو ستون در دو طرف مسیر است و برای پوشش کامل عرض جاده یا نصب چند تابلو در دهانه‌های بزرگ استفاده می‌شود.
آیا طول بازوی سازه کنسولی قابل تغییر است؟
بله، طول بازو یا عرشه سازه کنسولی بر اساس عرض جاده، محل نصب، تعداد تابلوهای اطلاعاتی و نوع تجهیزات قابل طراحی و تولید است.
پوشش گالوانیزه پایه کنسولی چه مزیتی دارد؟
پوشش گالوانیزه گرم باعث افزایش مقاومت پایه در برابر رطوبت، زنگ‌زدگی و خوردگی می‌شود و طول عمر سازه را در شرایط جوی مختلف، به‌ویژه مناطق مرطوب و شرجی، افزایش می‌دهد.
چه عواملی روی قیمت پایه کنسولی تابلو ترافیکی تاثیر دارد؟
قیمت پایه کنسولی به عواملی مانند ارتفاع پایه، طول بازو، ضخامت ورق، نوع سازه، مدل ساخت، وزن تابلو، پوشش گالوانیزه، شرایط نصب و قیمت روز فولاد بستگی دارد.
